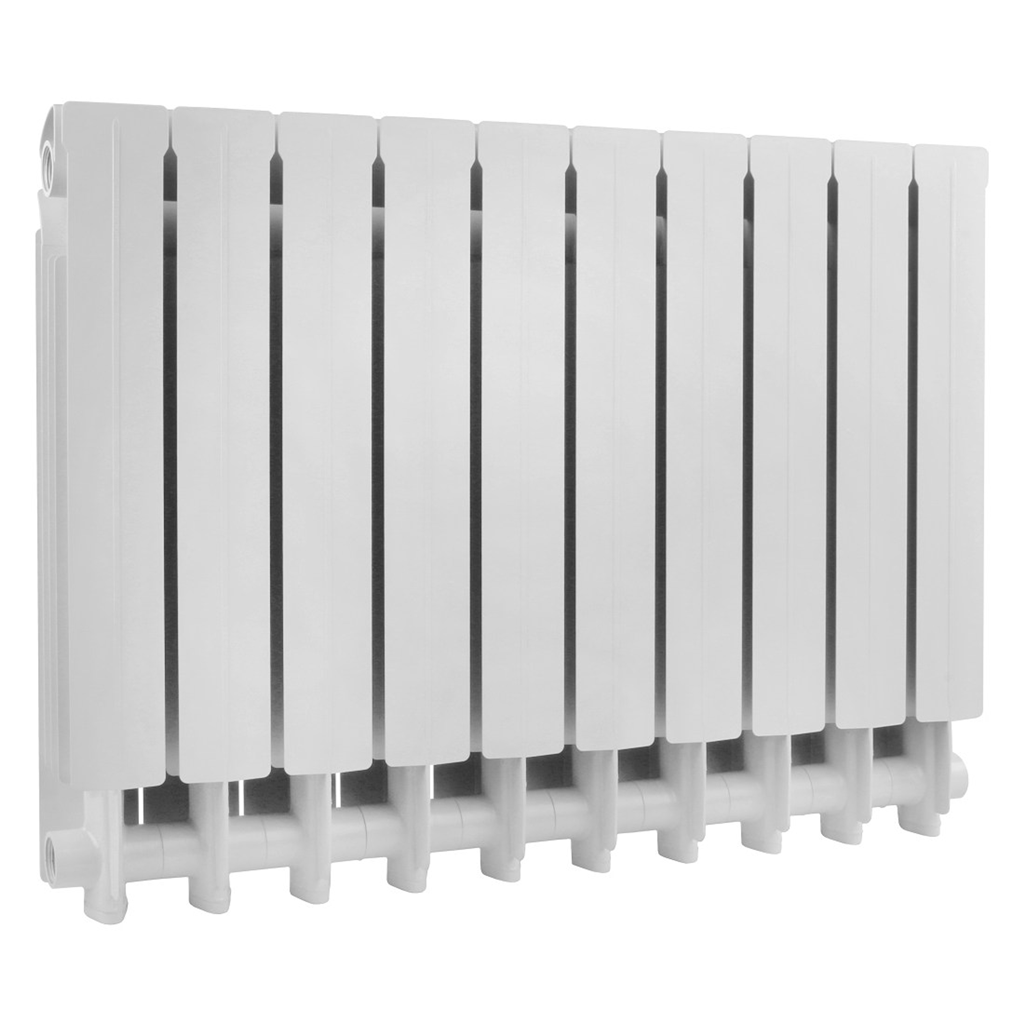

Алуминиевите адиатори GLOBAL VOX:

  • Притежават голяма топлинна мощност, което дава възможност да се монтират по-малък брой глидери
  • Загряват бързо и затоплят равномерно цялото помещение
  • Лекотата на алуминия и свързването на произволен брой глидери с нипели прави инсталирането им лесно и удобно
  • Лесни за почистване
  • Двойно антистатично прахово боядисани с допълнителен защитен слой, незадържащ прах
  • Имат дълъг живот

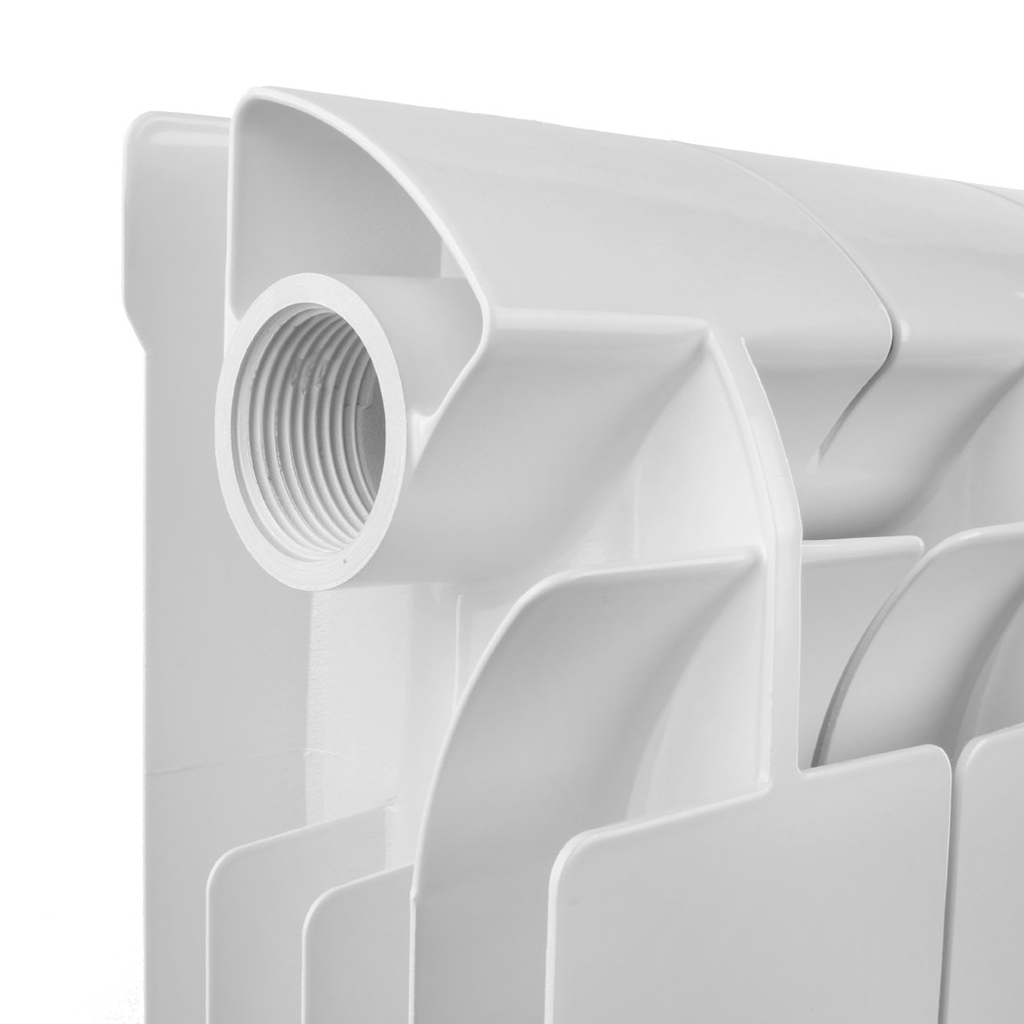

  • Глидерните отливки, отлети под налягане са от висококачествен алуминий, без лепени детайли
  • 10 години гаранция - при инсталация съгласно предписанията

















Произвеждат се глидери Global Vox в следните модификации

  • H350
  • H500
  • H600
  • H700
  • H800









РАДИАТОРНИ ГЛИДЕРИ GLOBAL VOX - ХАРАКТЕРИСТИКИ
Модел H 350 500 600 700 800
Акционна цена с ДДС лв/бр 32,82 33,24 34,36   40,48
Срандартен цвят - Бял RAL 9010 9010 9010 9010 9010

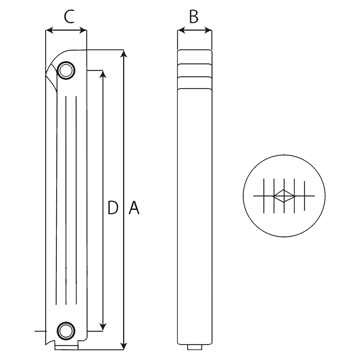

Междуосово разстояние D mm 350 500 600 700 800
Височина A mm 440 590 690 790 890
Широчина B mm 80 80 80 80 80
Дълбочина C mm 95 95 95 95 95
Присъединителен размер " 1 1 1 1 1
Маса kg 1,12 1,45 1,68 1.95 2,21
Воден обем l 0,35 0,46 0,50 0,53 0,56
Топлинна мощност - ΔТ 20°C Watt 29 38 44 48 53
Топлинна мощност - ΔТ 25°C Watt 39 51 59 65 72
Топлинна мощност - ΔТ 30°C Watt 49 65 75 83 92
Топлинна мощност - ΔТ 35°C Watt 60 80 91 102 113
Топлинна мощност - ΔТ 40°C Watt 71 95 109 122 135
Топлинна мощност - ΔТ 45°C Watt 83 111 127 142 157
Топлинна мощност - ΔТ 50°C Watt 95 127 146 164 181
Топлинна мощност - ΔТ 55°C Watt 107 144 165 186 206
Топлинна мощност - ΔТ 60°C Watt 120 161 185 (*) 209 231
Експонента n 1,28445 1,30495 1,31199 (*) 1,32938 1,33709
Коефициент Km 0,62313 0,76989 0,86156 (*) 0,90292 0,97001

(*) Топлинната мощност е сертифицирана от Института по инженерство “Politecnico” in Milano" съгласно EN 442.













(*) ТОПЛООТДАВАНЕ ПРИ ΔT, РАЗЛИЧНА ОТ 50°C



В много случаи искаме да установим топлоотдаването на радиатор с температура на котелната вода, различна от определената в каталога. Вместо да говорим за температура на водата, ние говорим за ΔT (разлика в температурата) между средната температура на водата и температурата на помещението, което се отоплява.





  • ΔT = средната t° на водата – t° на околната среда в помещението
  • Средната t° на водата = (t° на подаваща вода + t° на връщаща вода) / 2





ПРИМЕР ЗА ОПРЕДЕЛЯНЕ НА ΔT°C:





Обикновено използваното обозначение е ΔT50°C

  • t° на подаваща вода - 75°C
  • t° на връщаща вода - 65°C
  • t° на околната среда в помещението - 20°C

ΔT°C = ((75+65) / 2) – 20
ΔT°C = (140/2) – 20
ΔT°C = 70 – 20
ΔT°C = 50°C









ПРИМЕР ЗА ОПРЕДЕЛЯНЕ НА МОЩНОСТТА НА ГЛИДЕР ПРИ ΔT°C, РАЗЛИЧНА ОТ ΔT50°C:





P = Km x ΔT^n





Топлоотдаване при ΔТ, различна от 50°C = Коефициент Km х Нова Δ T^n





n - степен на която е повдигната стойността на Новата ΔT°C





Пример:





Търсим топлоотдаването на радиаторен глидер, модел Global Vox 600 при ΔT60°C

  • Новата ΔT = 60°C
  • Коефициент Km = 0,86156 (виж таблицата)
  • n = 1,31199 (виж таблицата)





Топлоотдаване при ΔT60°C = 0,86156 x 60^1,31199

Топлоотдаване при ΔT60°C = 0,86156 x 215,24

Топлоотдаване при ΔT60°C = 185,44





Топлоотдаване на VOX при ΔT60°C = 185 W

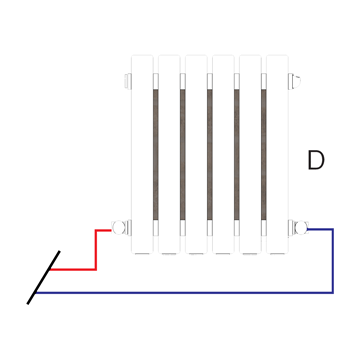

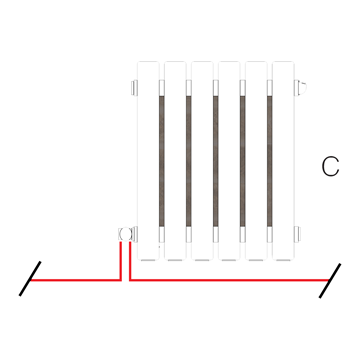

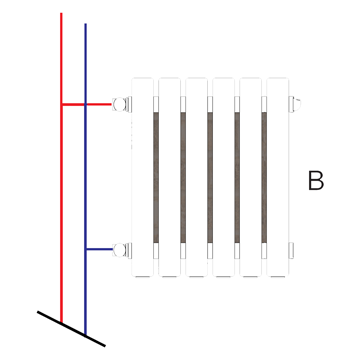

ПРОМЯНА НА ИЗХОДНАТА МОЩНОСТ В ЗАСИМОСТ ОТ НАЧИНА НА СВЪРЗВАНЕ









































ПРАВИЛА ЗА МОНТАЖ













  • Радиаторите GLOBALса в съответствие със стандарт EN442 и притежават знак NF73/047, издаден от AFNOR.
  • Радиаторите GLOBAL могат да бъдат използвани във всички отоплителни инсталации с топла вода или пара до 110°C. Могат да бъдат монтирани в инсталации, използващи железни, медни и термопластични тръби.
  • Работното налягане до 1600 KPa (16 bar) се отнася за всички модели освен за Gl350/80/D и Gl200/80/D, които се монтират в инсталации с работно налягане 600KPa (6 bar).

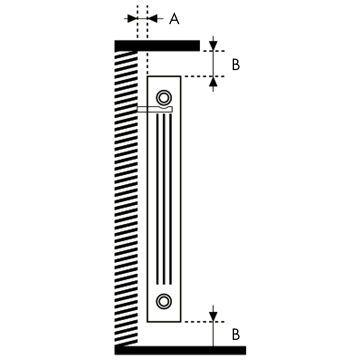

  • При монтирането на радиаторите за получаване на предвидената топлинна мощност, трябва да се спазват следните минимални разстояния:
  • от пода или перваза на прозореца: 10 cm
  • от стената: 3 cm
  • За да се избегнат проблеми, свързани с наслагвания или корозия в системата се препоръчва водата да се проверява и третира. Препоръчително е използването на препарат Cillit-HS23Combi или подобен в отношение 1 литър към 200 литра вода или спазвайки инструкциите на производителя.
  • За да се осигури защитното действие на Cillit-HSCombi, скоростта на циркулацията не трябва да надвишава 2 m/s.
  • Препоръчително е да се следи pH нивата на водата (за предпочитане между 6,5 и 8).
  • Забранено е използването на корозивна вода (която вреди на металите в отоплителната инсталация) и ако бъде установена употребата на такива субстанции, гаранцията се анулира.
  • Задължително е инсталирането на плаващи автоматични или ръчни обезвъздушители на всеки радиатор.
  • Нужно е да се избягва пълното затваряне на обезвъздушителите на радиаторите, за да се позволи евентуално натрупаните газове да напуснат системата през автоматичния обезвъздушител, задължителен за всяка отоплителна система, като по този начин не се допуска натрупването на налягане и повреда на радиаторите.

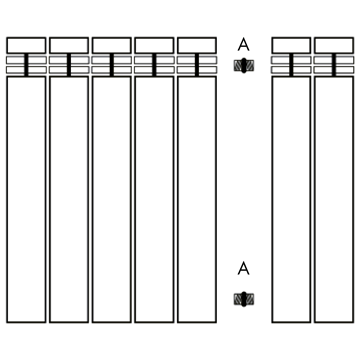

СГЛОБЯВАНЕ И РАЗГЛОБЯВАНЕ НА РАДИАТОРНИТЕ ГЛИДЕРИ

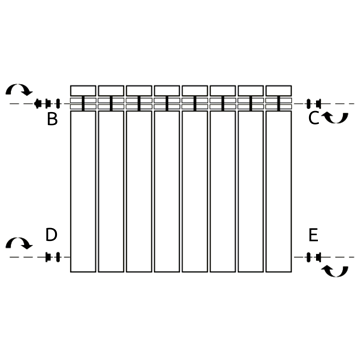

МОНТАЖ НА РАДИАТОРНИ ЩЕПСЕЛИ И ТАПИ





























АЛУМИНИЕВИ РАДИАТОРИ GLOBAL VOX
