ПАНЕЛНО ОТОПЛИТЕЛНО ТЯЛО СЪС СТРАНИЧНО СВЪРЗВАНЕ





Моделът RADIK KLASIK представлява панелно отоплително тяло в изпълнение KLASIK, което позволява ляво или дясно странично свързване към отоплителната система. Със своята конструкция RADIK KLASIK е предназначен за отоплителни системи с принудителна или самоволна циркулация.



На задната страна на модела RADIK KLASIK са заварени две горни и долни окачалки. Отоплителните тела с дължина 1 800 мм и по-дълги имат заварени шест окачалки. Изключение правят панелните отоплителни тела с височина 200 мм, които нямат заварени окачалки на задната страна.

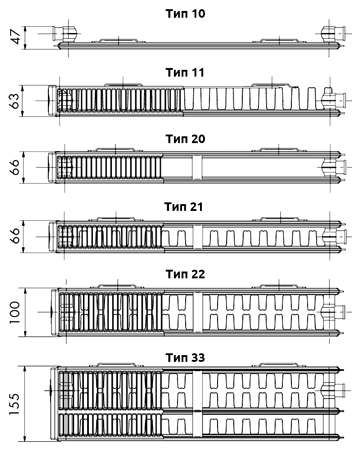

ТИПОВЕ ОТОПЛИТЕЛНИ ТЕЛА

















ТЕХНИЧЕСКИ ПАРАМЕТРИ RADIK KLASIK









  • Височина (H) - 200, 300, 400, 500, 600, 700, 900 mm
  • Дължина (L) - 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 mm
  • Дълбочина (B)
    • Тип 10  47 mm
    • Тип 11  63 mm
    • Тип 20  66 mm
    • Тип 21  66 mm
    • Тип 22  100 mm
    • Тип 33  155 mm
  • Свързващо разстояние h = H - 54 mm
    • H200 - 146 mm
    • H300 - 246 mm
    • H400 - 346 mm
    • H500 - 446 mm
    • H600 - 546 mm
    • H700 - 646 mm
    • H900 - 846 mm
  • Свързваща резба - 4 x G½ вътрешна
  • Максимално допустимо експлоатационно налягане - 1,0 MPa
  • Максимално допустима експлоатационна температура (°C) - 110 °C
  • Свързване на отоплителното тяло - ляво или дясно странично
  • Загубата на налягането на отоплителното тяло при определени условия на експлоатация се определя чрез изчисляване с помощта на стойността на дебитния коефициент AT или евентуално на коефициента на съпротивлението ξT.









СТОМАНЕН РАДИАТОР, ТИП 33, H 200 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 200 800 201,96 941 747 608 391 272 198 127 12,08 3,68
33 200 900 217,26 1059 841 685 440 306 222 143 13,59 4,14
33 200 1000 234,60 1177 934 760 489 340 247 159 15,10 4,60
33 200 1100 252,96 1294 1027 836 538 373 272 175 16,61 5,06
33 200 1200 267,24 1412 1121 912 587 408 296 191 18,12 5,52
33 200 1400 300,90 1647 1308 1065 685 476 346 223 21,14 6,44
33 200 1600 329,46 1883 1494 1216 782 543 395 255 24,16 7,36
33 200 1800 363,12 2118 1681 1368 880 611 445 287 27,18 8,28
33 200 2000 395,76 2353 1868 1520 978 679 494 318 30,20 9,20
33 200 2300 447,78 2706 2148 1748 1125 781 568 366 34,73 10,58
33 200 2600 499,80 3059 2428 1976 1271 883 642 414 39,26 11,96
33 200 3000 563,04 3530 2802 2281 1467 1019 741 478 45,30 13,80

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 300 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 300 400 148,92 699 552 447 284 196 141 90 10,20 2,12
33 300 500 168,30 874 690 559 356 245 177 113 12,75 2,65
33 300 600 187,68 1048 827 670 426 293 212 135 15,30 3,18
33 300 700 201,96 1223 965 782 497 342 247 158 17,85 3,71
33 300 800 222,36 1398 1103 893 568 391 282 180 20,40 4,24
33 300 900 238,68 1572 1241 1005 640 440 318 203 22,95 4,77
33 300 1000 257,04 1747 1379 1117 711 489 353 225 25,50 5,30
33 300 1100 274,38 1922 1517 1229 782 538 388 248 28,05 5,83
33 300 1200 296,82 2097 1655 1340 853 587 424 270 30,60 6,36
33 300 1400 328,44 2446 1931 1564 995 685 494 315 35,70 7,42
33 300 1600 365,16 2795 2206 1787 1137 783 565 360 40,80 8,48
33 300 1800 403,92 3145 2482 2010 1279 881 636 405 45,90 9,54
33 300 2000 440,64 3494 2758 2234 1421 979 706 450 51,00 10,60
33 300 2300 491,64 4018 3172 2569 1635 1125 812 518 58,65 12,19
33 300 2600 545,70 4542 3585 2903 1848 1272 918 585 66,30 13,78
33 300 3000 618,12 5241 4137 3350 2132 1468 1059 676 76,50 15,90

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 400 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 400 400 167,28 883 695 561 355 244 175 111 13,60 2,56
33 400 500 187,68 1104 869 702 444 305 219 139 17,00 3,20
33 400 600 210,12 1325 1043 843 533 366 263 167 20,40 3,84
33 400 700 228,48 1546 1217 983 622 427 307 194 23,80 4,48
33 400 800 252,96 1766 1390 1123 711 487 350 222 27,20 5,12
33 400 900 274,38 1987 1564 1263 800 548 394 250 30,60 5,76
33 400 1000 296,82 2208 1738 1404 889 609 438 278 34,00 6,40
33 400 1100 315,18 2429 1912 1545 978 670 482 306 37,40 7,04
33 400 1200 335,58 2650 2086 1685 1067 731 526 333 40,80 7,68
33 400 1400 376,38 3091 2433 1966 1244 853 613 389 47,60 8,96
33 400 1600 419,22 3533 2781 2247 1422 975 701 445 54,40 10,24
33 400 1800 460,02 3974 3128 2527 1600 1096 788 500 61,20 11,52
33 400 2000 502,86 4416 3476 2808 1778 1218 876 556 68,00 12,80
33 400 2300 569,16 5078 3997 3229 2044 1401 1007 639 78,20 14,72
33 400 2600 630,36 5741 4519 3651 2311 1584 1139 722 88,40 16,64
33 400 3000 714,00 6624 5214 4212 2666 1828 1314 833 102,00 19,20

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 500 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 500 400 190,74 1059 832 670 422 288 206 130 15,56 3,04
33 500 500 216,24 1324 1040 838 528 360 258 163 19,45 3,80
33 500 600 237,66 1589 1247 1005 633 432 309 195 23,34 4,56
33 500 700 258,06 1854 1455 1173 738 504 361 228 27,23 5,32
33 500 800 280,50 2119 1663 1340 844 576 412 260 31,12 6,08
33 500 900 304,98 2384 1871 1508 949 648 464 293 35,01 6,84
33 500 1000 327,42 2649 2079 1675 1055 720 516 325 38,90 7,60
33 500 1100 352,92 2914 2287 1843 1160 792 567 358 42,79 8,36
33 500 1200 374,34 3178 2495 2011 1266 864 619 390 46,68 9,12
33 500 1400 417,18 3708 2911 2346 1477 1008 722 455 54,46 10,64
33 500 1600 461,04 4238 3326 2680 1688 1152 825 521 62,24 12,16
33 500 1800 507,69 4768 3742 3015 1899 1296 628 586 70,02 13,68
33 500 2000 552,84 5297 4158 3351 2110 1440 1031 651 77,80 15,20
33 500 2300 626,28 6092 4782 3854 2426 1656 1186 748 89,47 17,48
33 500 2600 689,52 6886 5405 4356 2742 1872 1340 846 101,14 19,76
33 500 3000 783,36 7946 6237 5026 3165 2160 1547 976 116,70 22,80

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 600 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 600 400 224,40 1229 962 773 484 329 235 147 18,72 3,48
33 600 500 251,94 1537 1203 967 606 412 294 184 23,40 4,35
33 600 600 274,38 1844 1444 1161 727 494 352 221 28,08 5,22
33 600 700 298,86 2152 1684 1354 848 576 411 258 32,76 6,09
33 600 800 322,32 2459 1925 1547 969 659 470 295 37,44 6,96
33 600 900 346,80 2766 2165 1740 1090 741 528 332 42,12 7,83
33 600 1000 370,26 3074 2406 1934 1211 823 587 369 46,80 8,70
33 600 1100 394,74 3381 2647 2128 1333 905 646 405 51,48 9,57
33 600 1200 419,22 3688 2887 2321 1454 988 705 442 56,16 10,44
33 600 1400 465,12 4303 3368 2707 1696 1152 822 516 65,52 12,18
33 600 1600 514,08 4918 3850 3095 1938 1317 940 590 74,88 13,92
33 600 1800 568,14 5533 4331 3482 2181 1482 1057 663 84,24 15,66
33 600 2000 615,06 6147 4812 3868 2423 1646 1174 737 93,60 17,40
33 600 2300 687,48 7070 5534 4449 2786 1893 1351 848 107,64 20,01
33 600 2600 759,90 7992 6256 5029 3150 2140 1527 958 121,68 22,62
33 600 3000 857,82 9221 7218 5802 3634 2469 1762 1106 140,40 26,10

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 700 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 700 400 242,76 1393 1089 874 546 371 264 165 21,76 4,00
33 700 500 274,38 1741 1362 1094 683 464 330 207 27,20 5,00
33 700 600 304,98 2090 1634 1312 820 556 396 248 32,64 6,00
33 700 700 335,58 2438 1906 1531 956 649 462 289 38,08 7,00
33 700 800 365,16 2786 2178 1749 1093 741 528 331 43,52 8,00
33 700 900 395,76 3135 2451 1968 1230 834 594 372 48,96 9,00
33 700 1000 432,48 3483 2723 2187 1366 927 660 413 54,40 10,00
33 700 1100 460,02 3831 2995 2405 1503 1019 726 455 59,84 11,00
33 700 1200 491,64 4179 3268 2624 1640 1112 792 496 65,28 12,00
33 700 1400 551,82 1876 3812 3061 1913 1297 924 579 76,16 14,00
33 700 1700 617,10 5572 4357 3499 2186 1483 1056 661 92,48 17,00
33 700 1800 680,34 6269 4901 3936 2459 1668 1188 744 97,92 18,00
33 700 2000 739,50 6966 5446 4373 2733 1853 1320 827 108,80 20,00
33 700 2300 835,38 8010 6263 5029 3143 2132 1518 951 125,12 23,00
33 700 2700 931,26 9055 7080 5685 3553 2410 1716 1075 146,88 27,00
33 700 3000 1052,64 10448 8169 6560 4099 2780 1980 1240 163,20 30,00

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда









СТОМАНЕН РАДИАТОР, ТИП 33, H 900 - KORADO RADIK KLASIK
Тип

Височина



H

Дължина



L







Цена



с ДДС



Мощност



W



ΔТ 60°C



90°C

70°C

20°C

(*)

Мощност



W



ΔТ 50°C



75°C

65°C

20°C

(*)

Мощност



W



ΔТ 42,5°C



70°C

55°C

20°C

(*)

Мощност



W



ΔТ 30°C



55°C

45°C

20°C

(*)

Мощност



W



ΔТ 22,5°C



45°C

40°C

20°C

(*)

Мощност



W



ΔТ 17,5°C



40°C

35°C

20°C

(*)

Мощност



W



ΔТ 12,5°C



35°C

30°C

20°C

(*)

 Маса Обем
33 900 400 268,26 1707 1331 1067 664 448 318 199 28,36 5,04
33 900 500 311,10 2133 1664 1333 830 561 398 248 35,45 6,30
33 900 600 353,94 2560 1997 1600 996 673 478 298 42,54 7,56
33 900 700 393,72 2987 2330 1867 1162 785 557 347 49,63 8,82
33 900 800 436,56 3413 2662 2133 1327 897 637 397 56,72 10,08
33 900 900 478,38 3840 2995 2400 1493 1009 716 447 63,81 11,34
33 900 1000 517,14 4267 3328 2667 1659 1121 796 496 70,90 12,60
33 900 1100 559,98 4693 3661 2934 1825 1233 876 546 77,99 13,86
33 900 1200 601,80 5120 3994 3201 1991 1345 955 596 85,08 15,12
33 900 1400 682,38 5973 4659 3734 2323 1569 1114 695 99,26 17,64
33 900 1600 766,02 6826 5325 4267 2655 1794 1274 794 113,44 20,16
33 900 1800 848,64 7680 5990 4800 2986 2018 1433 893 127,62 22,68
33 900 2000 933,30 8533 6656 5334 3318 2242 1592 993 141,80 25,20

(*) Температури на: Подаваща/ Връщаща вода/ Околна среда













ИЗТЕГЛИ ТАБЛИЦАТА НА КОРАДО БЪЛГАРИЯ ЗА ИЗЧИСЛЯВАНЕ НА МОЩНОСТИТЕ НА РАДИАТОРИТЕ ПРИ РАЗЛИЧНИ ТЕМПЕРАТУРИ























* Цените са франко склада на Джи Ем Джи - 3 ООД



** Джи Ем Джи-3 ООД запазва правото си да променя цените и ценовата си политика по всяко време и без предизвестие
