Радиатор Emtas представлява класически панелен радиатор със странично свързване, Предназначен е за ползване както в локални, така и в централни отоплителни системи, при температури по-малки от 110 °C,









ТИП 22 PKKP

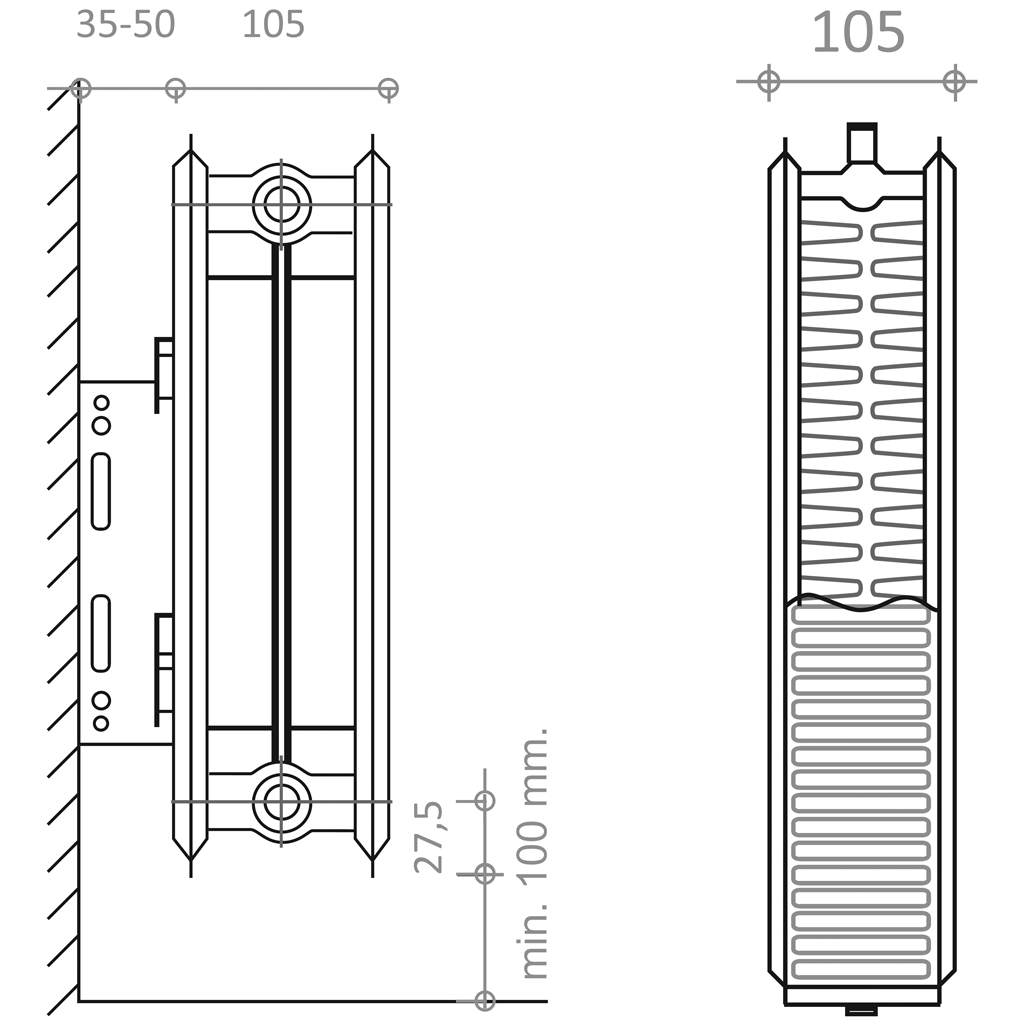

Radioator-Emtas-Drawing-Type22-360x360





ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

  • Марка - Emtas
  • Брандират се още, като: Era, ThermoFix, RoFix, Roda, Ocean Style, EuroSteel, RoxTerm, Krafter Technologies, Millennium
  • Държава производител -  Турция
  • Материал - нисковъглеродна стомана с повишена антикорозионна устойчивост
  • Двуслойно покритие:
    • цинк и фосфат (електрофореза)
    • прахова боя в стандартен цвят - бял RAL 9016
  • Свързваща резба - 4 x G½ вътрешна
  • Дебелина на стоманата - не по-малко от 1,11 мм
  • Стъпка на вертикалните водни канали - 33,33 мм
  • Максимална температура на топлоносителя - 110 °C
  • Максимално работно налягане - 10 bar
  • Налягане при тест за непропускливост - 13 bar
  • Налягане при тест за устоичивост - 23,4 bar
  • Отделяне на вредни субстанции - НЕ
  • Клас на пожароустойчивост - А1
  • Гаранция - 12 години













ОКОМПЛЕКТОВКА

  • Конзоли
  • Дюбели и винтове
  • Тапа 1/2"
  • Ръчен обезвъздушител 1/2"





Emtas-Steel-Panel-Radiators-Wall-Bracket-Set-360x360













МОНТАЖНИ СКОБИ





Steel-Panel-Radiators-Wall-Bracket-360x360





 Височина



на радиатора



H



мм

Дължина



на монтажната скоба



L



мм
300 111
400 177
500 277
600 381
900 677













СТОМАНЕН РАДИАТОР EMTAS С ВИСОЧИНА 300 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 245 ММ
Височина мм 300 300 300 300 300 300 300 300 300 300
Дължина мм 800 1000 1200 1400 1600 1800 2000 2200 2400 2800

Цена

с ДДС

 лв/бр 87,99 99,99 116,99 133,89 149,99 167,39 183,99 201,99 217,99 254,03

Дълбочина

без

конзолата

 мм 105 105 105 105 105 105 105 105 105 105

Междуосово

разстояние

 мм 245 245 245 245 245 245 245 245 245 245
Тип PKKP 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,6 3,2 3,8 4,5 5,1 5,8 6,4 7,0 7,7 9,0
Маса кг 12,3 15,4 18,5 21,6 24,6 27,7 30,8 33,9 37,0 43,1

ΔT20°C

45/35/20

 Watt 241 301 361 422 482 542 602 662 723 843

ΔT30°C

55/45/20

 Watt 410 512 615 717 819 922 1024 1127 1229 1434

ΔT35°C

60/50/20

 Watt 501 627 752 877 1003 1128 1253 1379 1504 1755

ΔT40°C

65/55/20

 Watt 597 747 896 1045 1194 1344 1493 1642 1792 2090

ΔT45°C

70/60/20

 Watt 697 871 1045 1220 1394 1568 1742 1916 2091 2439

ΔT50°C

75/65/20

 Watt 800 1000 1200 1400 1600 1800 2000 2200 2400 2800

ΔT60°C

90/70/20

 Watt 981 1226 1471 1716 1962 2207 2452 2697 2942 3433
Експонента n 1,3099 1,3099 1,3099 1,3099 1,3099 1,3099 1,3099 1,3099 1,3099 1,3099













СТОМАНЕН РАДИАТОР EMTAS С ВИСОЧИНА 400 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 345 ММ
Височина мм 400 400 400 400 400 400 400 400 400
Дължина мм 600 800 1000 1200 1400 1600 1800 2000 2200

Цена

с ДДС

 лв/бр 83,99 97,49 106,00 128,76 144,99 166,99 192,29 211,99 231,99

Дълбочина

без

конзолата

 мм 105 105 105 105 105 105 105 105 105

Междуосово

разстояние

 мм 345 345 345 345 345 345 345 345 345
Тип PKKP 22 22 22 22 22 22 22 22 22
Воден обем л 2,5 3,3 4,1 4,9 5,7 6,6 7,4 8,2 9,0
Маса кг 12,5 16,7 20,9 25,0 29,2 33,4 37,6 41,7 45,9

ΔT20°C

45/35/20

 Watt 228 304 380 456 532 609 685 761 837

ΔT30°C

55/45/20

 Watt 389 519 649 779 908 1038 1168 1298 1428

ΔT35°C

60/50/20

 Watt 477 636 795 954 1113 1272 1431 1590 1749

ΔT40°C

65/55/20

 Watt 569 758 948 1138 1327 1517 1706 1896 2086

ΔT45°C

70/60/20

 Watt 664 886 1107 1329 1550 1771 1993 2214 2436

ΔT50°C

75/65/20

 Watt 763 1018 1272 1526 1781 2035 2290 2544 2798

ΔT60°C

90/70/20

 Watt 944 1259 1574 1889 2204 2518 2833 3148 3463
Експонента n 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176













СТОМАНЕН РАДИАТОР EMTAS С ВИСОЧИНА 500 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 445 ММ
Височина мм 500 500 500 500 500 500 500 500 500 500
Дължина мм 400 600 800 1000 1200 1400 1600 1800 2000 2200

Цена

с ДДС

 лв/бр 62,99 85,99 103,99 114,99 127,99 147,99 171,99 188,99 221,39 241,99

Дълбочина

без

конзолата

 мм 105 105 105 105 105 105 105 105 105 105

Междуосово

разстояние

 мм 445 445 445 445 445 445 445 445 445 445
Тип PKKP 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0 11,0
Маса кг 10,2 15,3 20,4 25,5 30,6 35,7 40,8 45,9 51,0 56,1

ΔT20°C

45/35/20

 Watt 182 273 364 454 545 636 727 818 909 1000

ΔT30°C

55/45/20

 Watt 310 465 620 775 931 1086 1241 1396 1551 1706

ΔT35°C

60/50/20

 Watt 380 570 760 950 1140 1330 1520 1710 1900 2090

ΔT40°C

65/55/20

 Watt 453 680 906 1133 1359 1586 1812 2039 2266 2492

ΔT45°C

70/60/20

 Watt 529 794 1058 1323 1588 1852 2117 2381 2646 2911

ΔT50°C

75/65/20

 Watt 608 912 1216 1520 1824 2128 2432 2736 3040 3344

ΔT60°C

90/70/20

 Watt 753 1130 1506 1883 2260 2636 3013 3389 3766 4143
Експонента n 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176













СТОМАНЕН РАДИАТОР EMTAS С ВИСОЧИНА 600 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 545 ММ
Височина мм 600 600 600 600 600 600 600 600 600 600 600
Дължина мм 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400
Цена с ДДС лв/бр 63,99 85,99 104,99 123,99 141,39 161,39 183,39 203,39 224,99 245,99 277,99

Дълбочина

без

конзолата

 мм 105 105 105 105 105 105 105 105 105 105 105

Междуосово

разстояние

 мм 545 545 545 545 545 545 545 545 545 545 545
Тип PKKP 22 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,4 3,5 4,7 5,9 7,1 8,3 9,4 10,6 11,8 13,0 14,2
Маса кг 12,1 18,1 24,1 30,2 36,2 42,2 48,2 54,3 60,3 66,3 72,4

ΔT20°C

45/35/20

 Watt 209 314 418 523 627 732 836 941 1045 1150 1254

ΔT30°C

55/45/20

 Watt 357 535 713 892(*) 1070 1248 1427 1605 1783 1962 2140

ΔT35°C

60/50/20

 Watt 437 656 874 1093 1311 1530 1748 1967 2185 2404 2622

ΔT40°C

65/55/20

 Watt 521 782 1042 1303 1563 1824 2084 2345 2605 2866 3127

ΔT45°C

70/60/20

 Watt 609 913 1217 1521 1826 2130 2434 2739 3043 3347 3651

ΔT50°C

75/65/20

 Watt 699 1049 1398 1748(*) 2098 2447 2797 3146 3496 3846 4195

ΔT60°C

90/70/20

 Watt 874 1311 1748 2185 2622 3059 3496 3933 4370 4807 5244
Експонента n 1,3176 1,3176 1,3176 1,3176(*) 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176 1,3176













СТОМАНЕН РАДИАТОР EMTAS С ВИСОЧИНА 900 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 845 ММ
Височина мм 900 900 900 900 900 900 900 900 900 900
Дължина мм 400 600 800 1000 1200 1400 1600 1800 2000 2200
Цена с ДДС лв/бр 123,99 171,99 226,39 266,99 324,99 379,99 414,99 460,36 507,62 554,92
Дълбочина без конзолата мм 105 105 105 105 105 105 105 105 105 105
Междуосово разстояние мм 845 845 845 845 845 845 845 845 845 845
Тип PKKP 22 22 22 22 22 22 22 22 22 22
Воден обем л 3,0 4,6 6,1 7,6 9,1 10,6 12,2 13,7 15,2 16,7
Маса кг 19,7 29,5 39,4 49,2 59,0 68,9 78,7 88,6 98,4 108,2
ΔT20°C 45/35/20 Watt 282 423 564 705 846 987 1128 1269 1410 1551
ΔT30°C 55/45/20 Watt 479 718 958 1197 1437 1676 1916 2155 2395 2634
ΔT35°C 60/50/20 Watt 586 879 1172 1464 1757 2050 2343 2636 2929 3222
ΔT40°C 65/55/20 Watt 697 1046 1395 1744 2092 2441 2790 3139 3487 3836
ΔT45°C 70/60/20 Watt 814 1220 1627 2034 2441 2847 3254 3661 4068 4474
ΔT50°C 75/65/20 Watt 934 1400 1867 2334 2801 3268 3734 4201 4668 5135
ΔT60°C 90/70/20 Watt 1200 1799 2399 2999 3599 4199 4798 5398 5998 6598
Експонента n 1,3068 1,3068 1,3068 1,3068 1,3068 1,3068 1,3068 1,3068 1,3068 1,3068















(*) ТОПЛООТДАВАНЕ ПРИ ΔT, РАЗЛИЧНА ОТ 50°C



В много случаи искаме да установим топлоотдаването на радиатор с температура на котелната вода, различна от определената в каталога. Вместо да говорим за температура на водата, ние говорим за ΔT (разлика в температурата) между средната температура на водата и температурата на помещението, което се отоплява.



  • Δ T = средната t° на водата – t° на околната среда в помещението
  • Средната t° на водата = (t° на подаваща вода + t° на връщаща вода) / 2



Пример:



Обикновено използваното обозначение е Δ T50°C

  • t° на подаваща вода - 75°C
  • t° на връщаща вода - 65°C
  • t° на околната среда в помещението - 20°C

Δ T = ((75+65) / 2) – 20
Δ T = (140/2) – 20
Δ T = 70 – 20
Δ T = 50°C



Ако температурата на водата е по-висока или по-ниска от 75°C, при етапа на хомологизиране на радиатора се определя специфичен коефициент (обозначаван от производителите като коефициент "n"), което прави възможно изчисляването на топлоотдаването на продукта, съгласно следната формула:





Топлоотдаване при ΔТ, различна от 50°C = Топлоотдаване при ΔT50°C х (Нова ΔT/50)^n



n - степен на която е повдигнато съотношението между Нова ΔT и ΔT50°C





Пример:



Търсим топлоотдаването на панелен радиатор Emtas H600, L1000 при ΔT30°C

  • Топлоотдаване на панелен радиатор Emtas H600, L1000 при ΔT50°C = 1748 W
  • n = 1,3176 (виж таблицата)



Топлоотдаване при ΔT30°C = 1748 x (30/50)^1,3176

Топлоотдаване при ΔT30°C = 1748 x 0,60^1,3176

Топлоотдаване при ΔT30°C = 1748 x 0,5101



Топлоотдаване при ΔT30°C = 891,65 W(*)
