Радиатор COMRAD/ UNMAK представлява класически панелен радиатор със странично свързване, Предназначен е за ползване както в локални, така и в централни отоплителни системи, при температури по-малки от 110 °C,

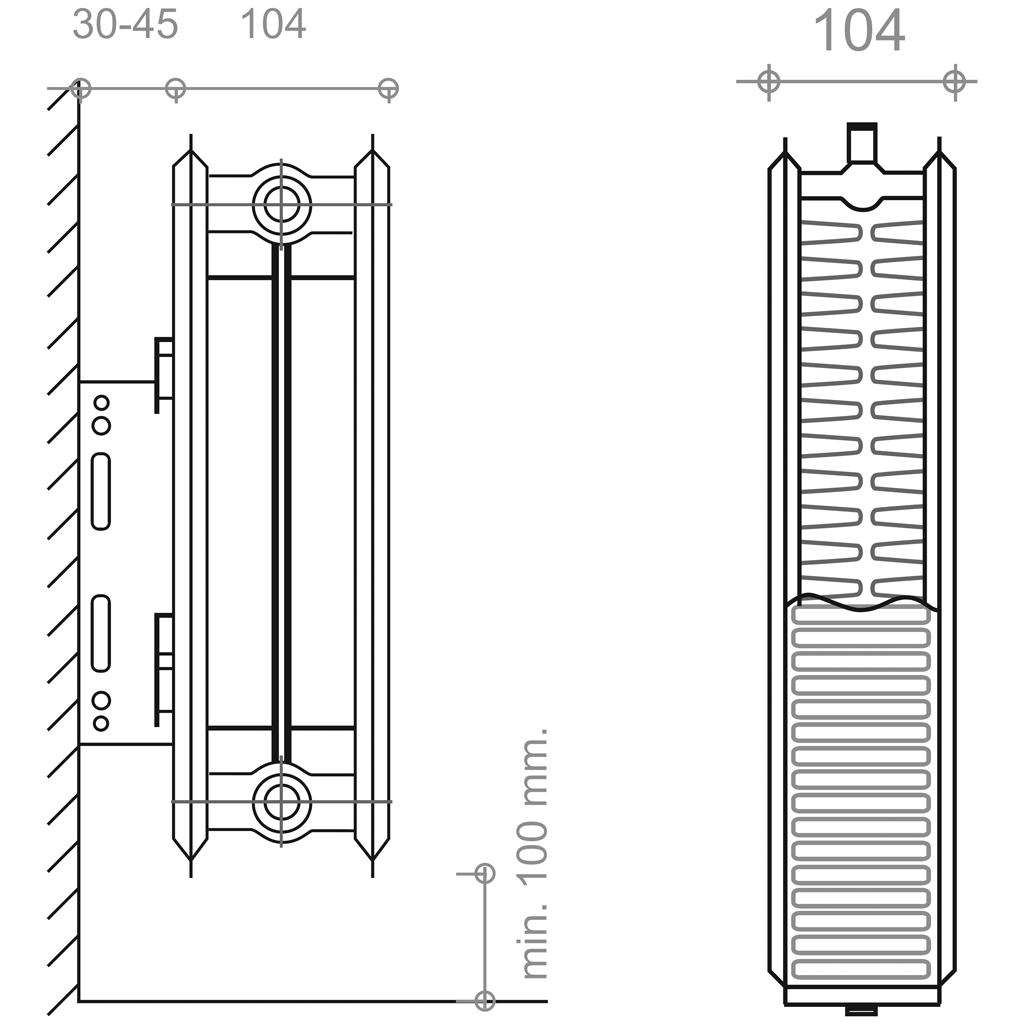

ТИП 22 PKKP





Comrad-Steel-Panel-Radiators-Type-22





ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

  • Марка - Comrad
  • Брандират се още, като: Unmak
  • Държава производител -  Турция
  • Материал - нисковъглеродна стомана с повишена антикорозионна устойчивост
  • Двуслойно покритие:
    • цинк и фосфат (електрофореза)
    • прахова боя в стандартен цвят - бял RAL 9016
  • Свързваща резба - 4 x G½ вътрешна
  • Дебелина на стоманата - не по-малко от 1,11 мм
  • Стъпка на вертикалните водни канали - 33 мм
  • Максимална температура на топлоносителя - 110 °C
  • Максимално работно налягане - 10 bar
  • Налягане при тест за непропускливост - 13 bar
  • Налягане при тест за устоичивост - 16,9 bar
  • Отделяне на вредни субстанции - НЕ
  • Клас на пожароустойчивост - А1
  • Гаранция - 10 години

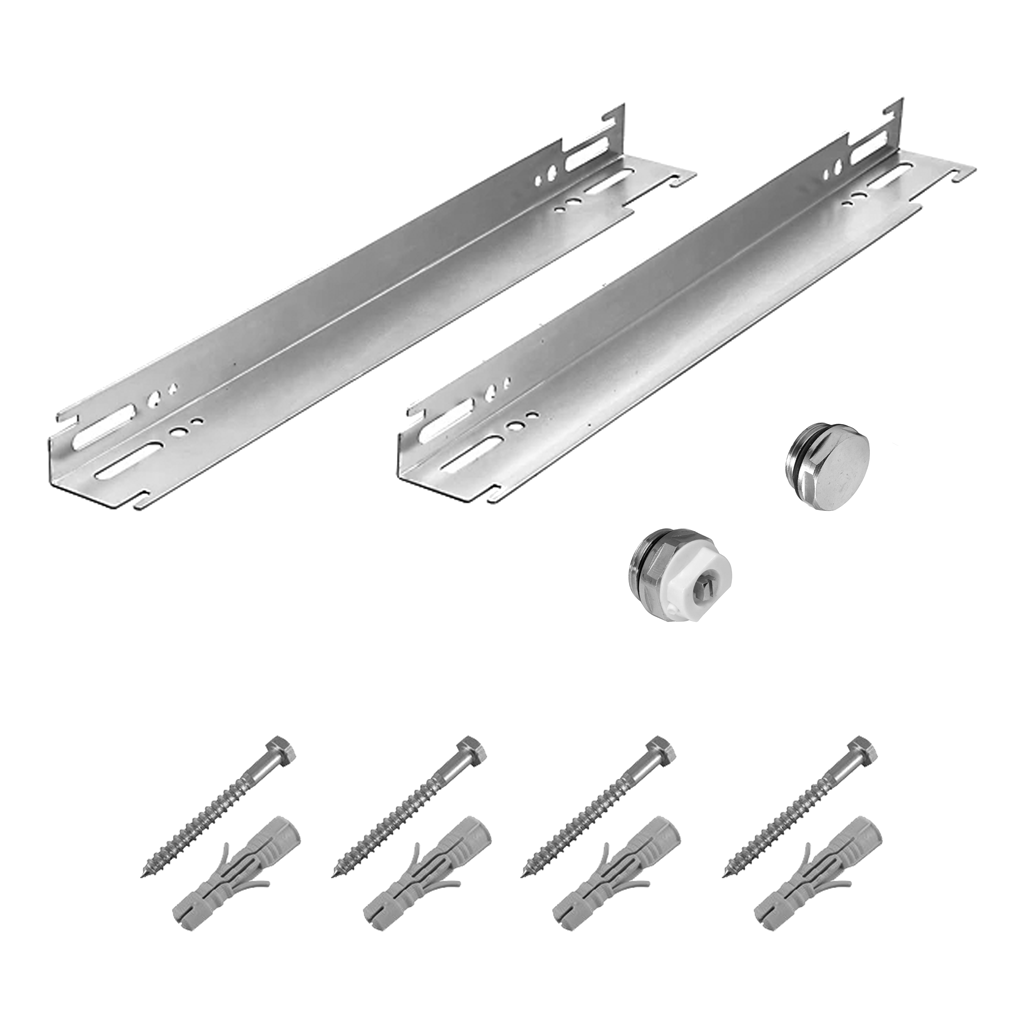

ОКОМПЛЕКТОВКА

  • Конзоли
  • Дюбели и винтове
  • Тапа 1/2"
  • Ръчен обезвъздушител 1/2"





Emtas-Steel-Panel-Radiators-Wall-Bracket-Set-360x360

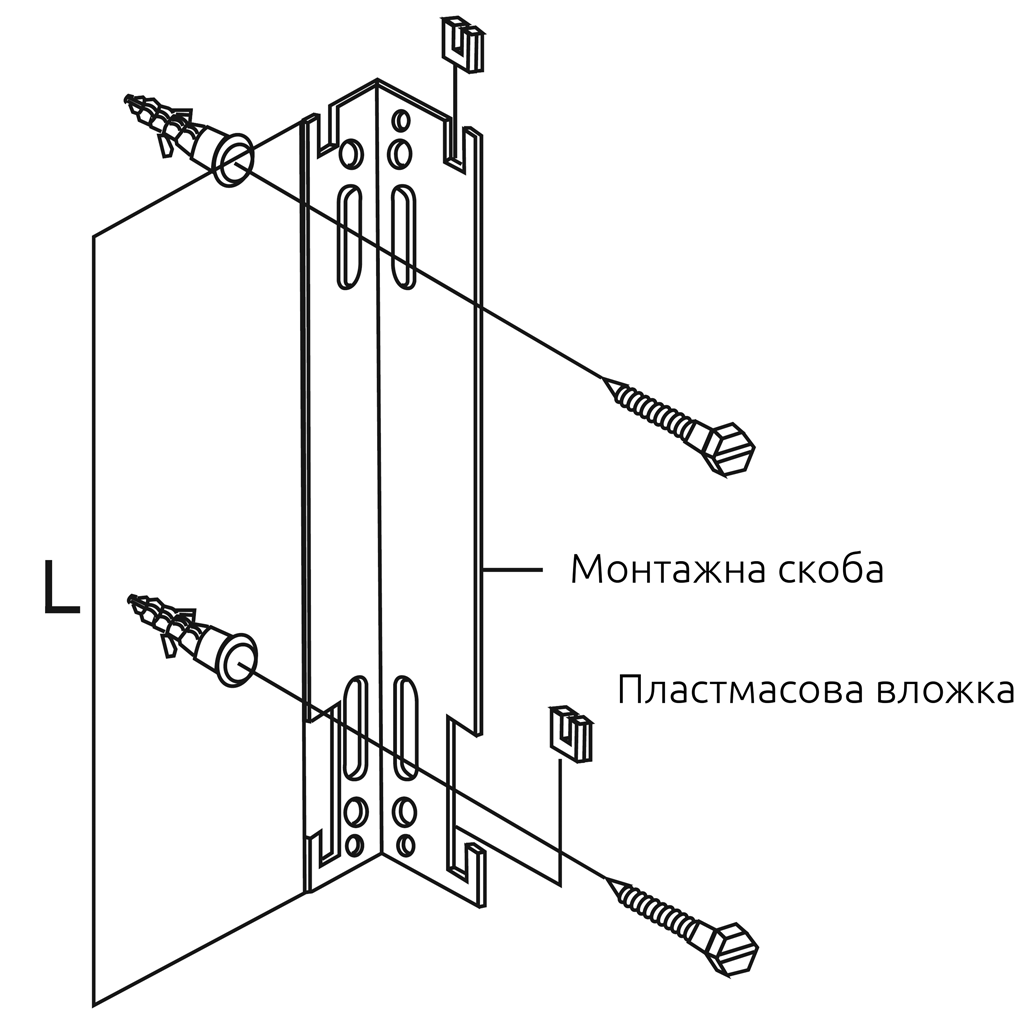

МОНТАЖНИ СКОБИ





Steel-Panel-Radiators-Wall-Bracket-360x360





 Височина



на радиатора



H



мм

Дължина



на монтажната скоба



L



мм
300 110
400 210
500 310
600 410
900 710













СТОМАНЕН РАДИАТОР COMRAD/ UNMAK С ВИСОЧИНА 300 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 245 ММ


Височина мм 300 300 300 300 300 300 300 300 300 300
Дължина мм 600 800 1000 1200 1400 1600 1800 2000 2200 2400

Цена

с ДДС

 лв/бр 78,66 87,99 99,99 116,99 133,89 149,99 167,39 183,99 201,99 217,99

Дълбочина

без

конзолата

 мм 104 104 104 104 104 104 104 104 104 104
Междуосово разстояние мм 245 245 245 245 245 245 245 245 245 245
Тип PKKP 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,04 2,72 3,40 4,08 4,76 5,44 6,12 6,80 7,48 8,16
Маса кг 10,20 13,60 17,00 20,40 23,80 27,20 30,6 34,00 37,40 40,80

ΔT20°C

45/35/20

 Watt 176 235 294 353 412 471 529 588 647 706

ΔT30°C

55/45/20

 Watt 300 400 500 600 700 800 900 1000 1100 1200

ΔT35°C

60/50/20

 Watt 367 489 611 734 856 978 1101 1223 1345 1468

ΔT40°C

65/55/20

 Watt 437 583 728 874 1019 1165 1311 1456 1602 1748

ΔT45°C

70/60/20

 Watt 510 680 849 1019 1189 1359 1529 1699 1869 2039

ΔT50°C

75/65/20

 Watt 585 780 975 1170 1365 1560 1755 1950 2145 2340

ΔT60°C

90/70/20

 Watt 944 1258 1573 1888 2202 2517 2831 3146 3461 3775
Експонента n 1,3081 1,3081 1,3081 1,3081 1,3081 1,3081 1,3081 1,3081 1,3081 1,3081









СТОМАНЕН РАДИАТОР COMRAD/ UNMAK С ВИСОЧИНА 400 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 345 ММ


Височина мм 400 400 400 400 400 400 400 400 400 400
Дължина мм 600 800 1000 1200 1400 1600 1800 2000 2200 2400

Цена

с ДДС

 лв/бр 83,99 97,49 106,00 128,76 144,99 166,99 192,29 211,99 231,99 250,00

Дълбочина

без

конзолата

 мм 104 104 104 104 104 104 104 104 104 104
Междуосово разстояние мм 345 345 345 345 345 345 345 345 345 345
Тип PKKP 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,58 3,44 4,30 5,16 6,02 6,88 7,74 8,60 9,46 10,32
Маса кг 12,90 17,20 21,5 25,80 30,10 34,40 38,7 43,00 47,30 51,60

ΔT20°C

45/35/20

 Watt 221 294 368 442 515 589 663 736 810 883

ΔT30°C

55/45/20

 Watt 376 501 627 752 878 1003 1128 1254 1379 1504

ΔT35°C

60/50/20

 Watt 460 614 767 921 1074 1228 1381 1535 1688 1842

ΔT40°C

65/55/20

 Watt 549 732 915 1098 1280 1463 1646 1829 2012 2195

ΔT45°C

70/60/20

 Watt 641 854 1068 1281 1495 1708 1922 2135 2349 2562

ΔT50°C

75/65/20

 Watt 736 981 1226 1471 1716 1962 2207 2452 2697 2942

ΔT60°C

90/70/20

 Watt 1086 1448 1810 2172 2534 2896 3258 3620 3982 4344
Експонента n 1,3132 1,3132 1,3132 1,3132 1,3132 1,3132 1,3132 1,3132 1,3132 1,3132









СТОМАНЕН РАДИАТОР COMRAD/ UNMAK С ВИСОЧИНА 500 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 445 ММ


Височина мм 500 500 500 500 500 500 500 500 500 500 500
Дължина мм 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400

Цена

с ДДС

 лв/бр 62,99 85,99 103,99 114,99 127,99 147,99 171,99 188,99 221,39 241,99 258,00

Дълбочина

без

конзолата

 мм 104 104 104 104 104 104 104 104 104 104 104
Междуосово разстояние мм 445 445 445 445 445 445 445 445 445 445 445
Тип PKKP 22 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,04 3,06 4,08 5,1 6,12 7,14 8,16 9,18 10,2 11,22 12,24
Маса кг 10,88 16,32 21,76 27,2 32,64 38,08 43,52 48,96 54,4 59,84 65,28

ΔT20°C

45/35/20

 Watt 176 263 351 439 527 615 703 790 878 966 1054

ΔT30°C

55/45/20

 Watt 300 450 600 750 899 1049 1199 1349 1499 1649 1799

ΔT35°C

60/50/20

 Watt 367 551 735 918 1102 1286 1470 1653 1837 2021 2204

ΔT40°C

65/55/20

 Watt 438 657 876 1095 1314 1533 1752 1972 2191 2410 2629

ΔT45°C

70/60/20

 Watt 512 768 1023 1279 1535 1791 2047 2303 2559 2815 3070

ΔT50°C

75/65/20

 Watt 588 882 1176 1470 1764 2058 2352 2646 2940 3234 3528

ΔT60°C

90/70/20

 Watt 838 1257 1676 2095 2514 2933 3352 3771 4190 4609 5028
Експонента n 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186 1,3186









СТОМАНЕН РАДИАТОР COMRAD/ UNMAK С ВИСОЧИНА 600 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 545 ММ


Височина мм 600 600 600 600 600 600 600 600 600 600 600
Дължина мм 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400

Цена

с ДДС

 лв/бр 63,99 85,99 104,99 123,99 141,39 161,39 183,39 203,39 224,99 245,99 277,09

Дълбочина

без

конзолата

 мм 104 104 104 104 104 104 104 104 104 104 104
Междуосово разстояние мм 545 545 545 545 545 545 545 545 545 545 545
Тип PKKP 22 22 22 22 22 22 22 22 22 22 22
Воден обем л 2,44 3,66 4,88 6,1 7,32 8,54 9,76 10,98 12,2 13,42 14,64
Маса кг 12,76 19,14 25,52 31,9 38,28 44,66 51,04 57,42 63,8 70,18 76,56

ΔT20°C

45/35/20

 Watt 203 305 406 508 610 711 813 914 1016 1118 1219

ΔT30°C

55/45/20

 Watt 347 521 695 869(*) 1042 1216 1390 1564 1737 1911 2085

ΔT35°C

60/50/20

 Watt 426 639 852 1065 1278 1491 1705 1918 2131 2344 2557

ΔT40°C

65/55/20

 Watt 509 763 1017 1271 1526 1780 2034 2288 2543 2797 3051

ΔT45°C

70/60/20

 Watt 594 891 1189 1486 1783 2080 2377 2674 2971 3269 3566

ΔT50°C

75/65/20

 Watt 683 1025 1366 1708(*) 2050 2391 2733 3074 3416 3758 4099

ΔT60°C

90/70/20

 Watt 1060 1589 2119 2649 3179 3709 4238 4768 5298 5828 6358
Експонента n 1,3234 1,3234 1,3234 1,3234(*) 1,3234 1,3234 1,3234 1,3234 1,3234 1,3234 1,3234









СТОМАНЕН РАДИАТОР COMRAD/ UNMAK С ВИСОЧИНА 900 ММ И МЕЖДУОСОВО РАЗСТОЯНИЕ 845 ММ


Височина мм 900 900 900 900 900 900 900
Дължина мм 400 600 800 1000 1200 1400 1600

Цена

с ДДС

 лв/бр 123,99 171,99 226,39 266,99 324,99 379,99 414,99

Дълбочина

без

конзолата

 мм 104 104 104 104 104 104 104
Междуосово разстояние мм 845 845 845 845 845 845 845
Тип PKKP 22 22 22 22 22 22 22
Воден обем л 3,28 4,92 6,56 8,2 9,84 11,48 13,12
Маса кг 19,4 29,1 38,8 48,5 58,2 67,9 77,6

ΔT20°C

45/35/20

 Watt 270 405 540 674 809 944 1079

ΔT30°C

55/45/20

 Watt 464 696 928 1160 1392 1624 1856

ΔT35°C

60/50/20

 Watt 570 856 1141 1426 1711 1996 2282

ΔT40°C

65/55/20

 Watt 682 1023 1364 1705 2046 2387 2728

ΔT45°C

70/60/20

 Watt 798 1198 1597 1996 2395 2794 3193

ΔT50°C

75/65/20

 Watt 919 1379 1838 2298 2758 3217 3677

ΔT60°C

90/70/20

 Watt 1455 2182 2910 3637 4364 5092 5819
Експонента n 1,3379 1,3379 1,3379 1,3379 1,3379 1,3379 1,3379















(*) ТОПЛООТДАВАНЕ ПРИ ΔT, РАЗЛИЧНА ОТ 50°C



В много случаи искаме да установим топлоотдаването на радиатор с температура на котелната вода, различна от определената в каталога. Вместо да говорим за температура на водата, ние говорим за ΔT (разлика в температурата) между средната температура на водата и температурата на помещението, което се отоплява.



  • Δ T = средната t° на водата – t° на околната среда в помещението
  • Средната t° на водата = (t° на подаваща вода + t° на връщаща вода) / 2



Пример:



Обикновено използваното обозначение е Δ T50°C

  • t° на подаваща вода - 75°C
  • t° на връщаща вода - 65°C
  • t° на околната среда в помещението - 20°C

Δ T = ((75+65) / 2) – 20
Δ T = (140/2) – 20
Δ T = 70 – 20
Δ T = 50°C



Ако температурата на водата е по-висока или по-ниска от 75°C, при етапа на хомологизиране на радиатора се определя специфичен коефициент (обозначаван от производителите като коефициент "n"), което прави възможно изчисляването на топлоотдаването на продукта, съгласно следната формула:





Топлоотдаване при ΔТ, различна от 50°C = Топлоотдаване при ΔT50°C х (Нова ΔT/50)^n



n - степен на която е повдигнато съотношението между Нова ΔT и ΔT50°C





Пример:



Търсим топлоотдаването на панелен радиатор Comrad H600, L1000 при ΔT30°C

  • Топлоотдаване на панелен радиатор Comrad H600, L1000 при ΔT50°C = 1708 W
  • n = 1,3234 (виж таблицата)



Топлоотдаване при ΔT30°C = 1708 x (30/50)^1,3234

Топлоотдаване при ΔT30°C = 1708 x 0,60^1,3234

Топлоотдаване при ΔT30°C = 1708 x 0,5086



Топлоотдаване при ΔT30°C = 868,69 W(*)
