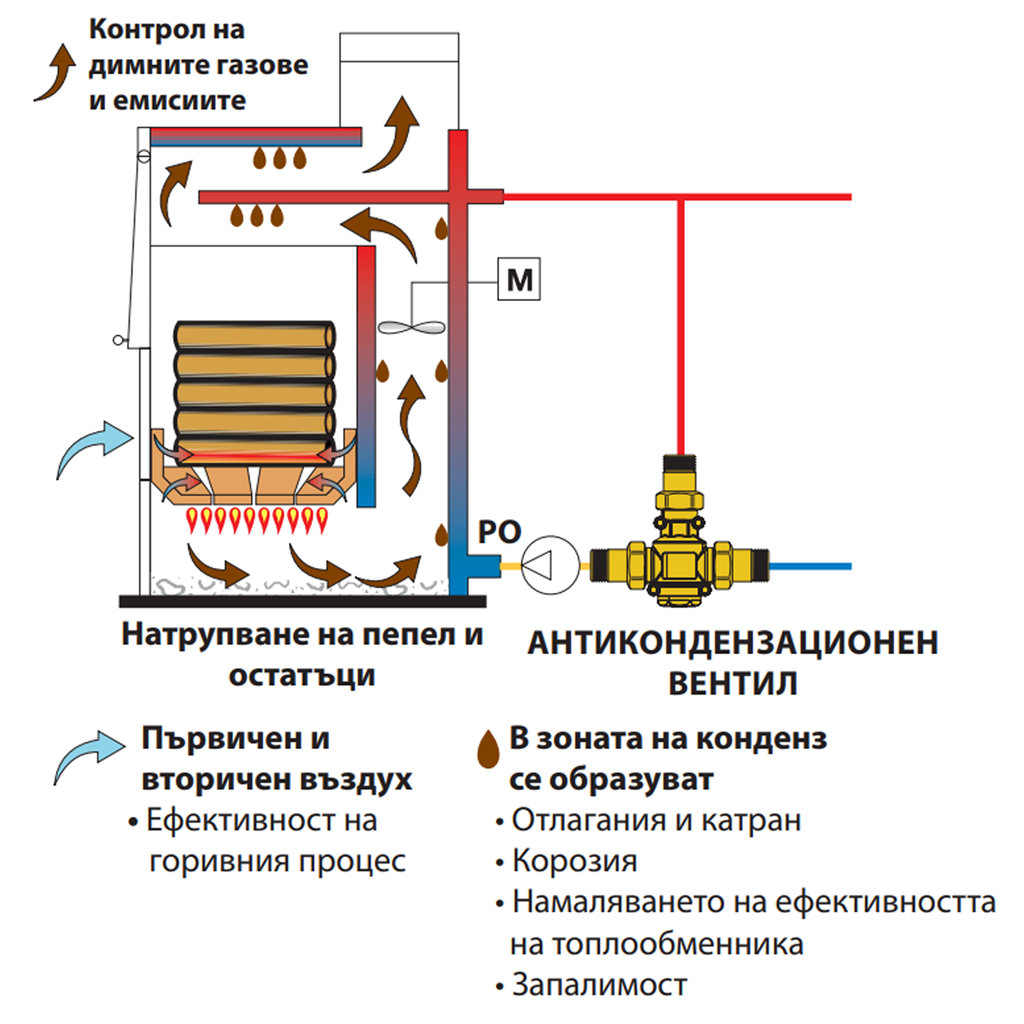

• Наличието на студени зони в котела или в димоотвода може да понижи температурата на димните газове до точката на оросяване, което води до появата на кондензация.
• Водните пари кондензират върху повърхностите на котела и заедно със саждите и част от неизгорелия въглеводород, съдържащи се в димните газове, образуват отлагания и катран.
• Тези вещества се полепват по стените на съоръжението и покриват голяма част от вътрешните повърхности.
• Освен че е опасен поради запалимост, катранът уврежда целостта на котела, намалява ефективността на системата и нарушава топлообмена.
• Възможно е отлаганията по вътрешните повърхности да се самозапалят.





---

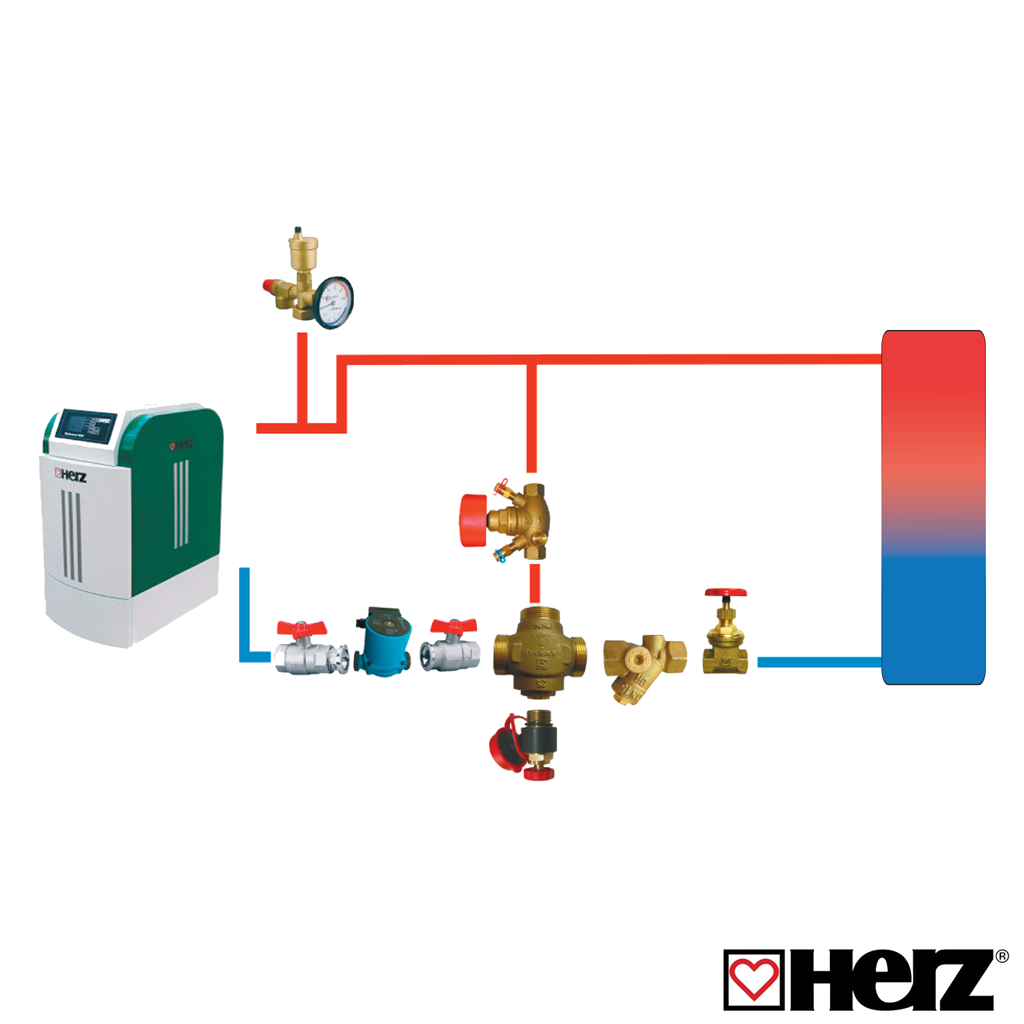

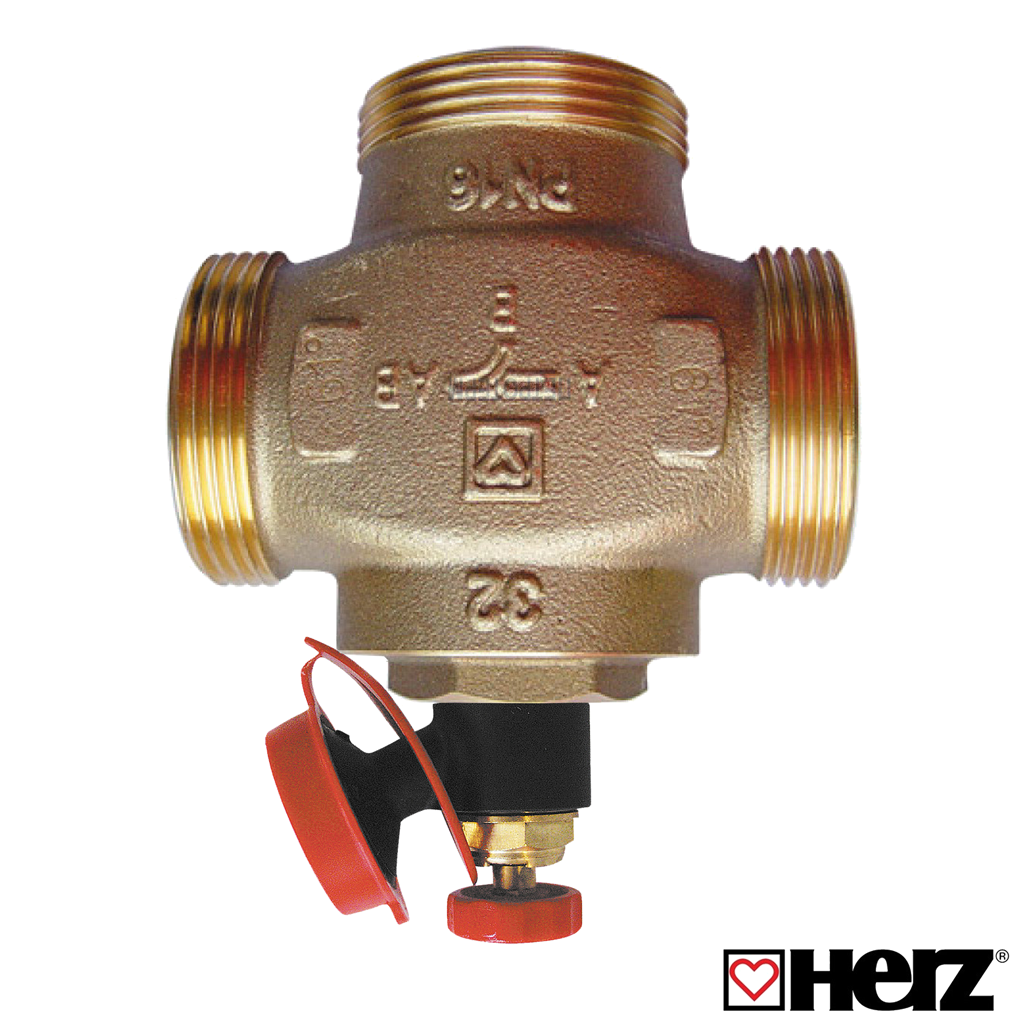

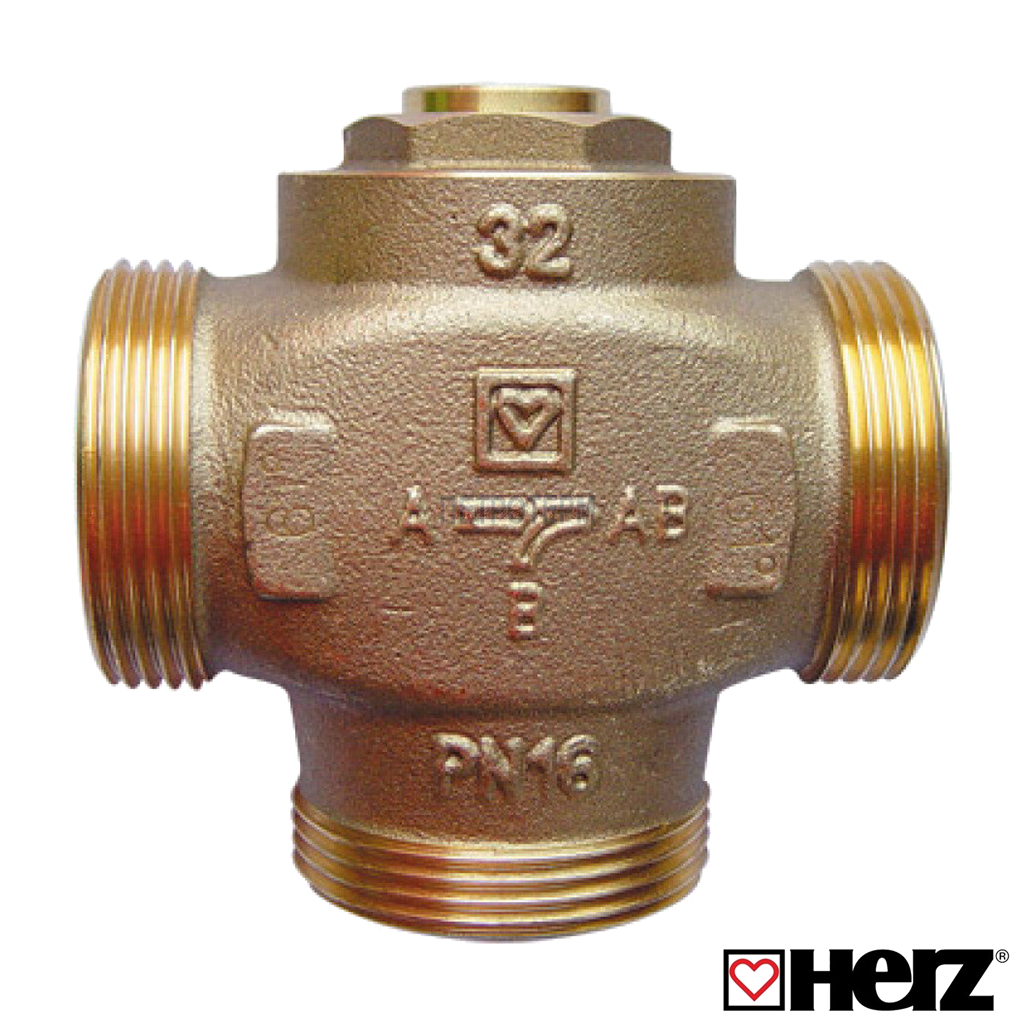

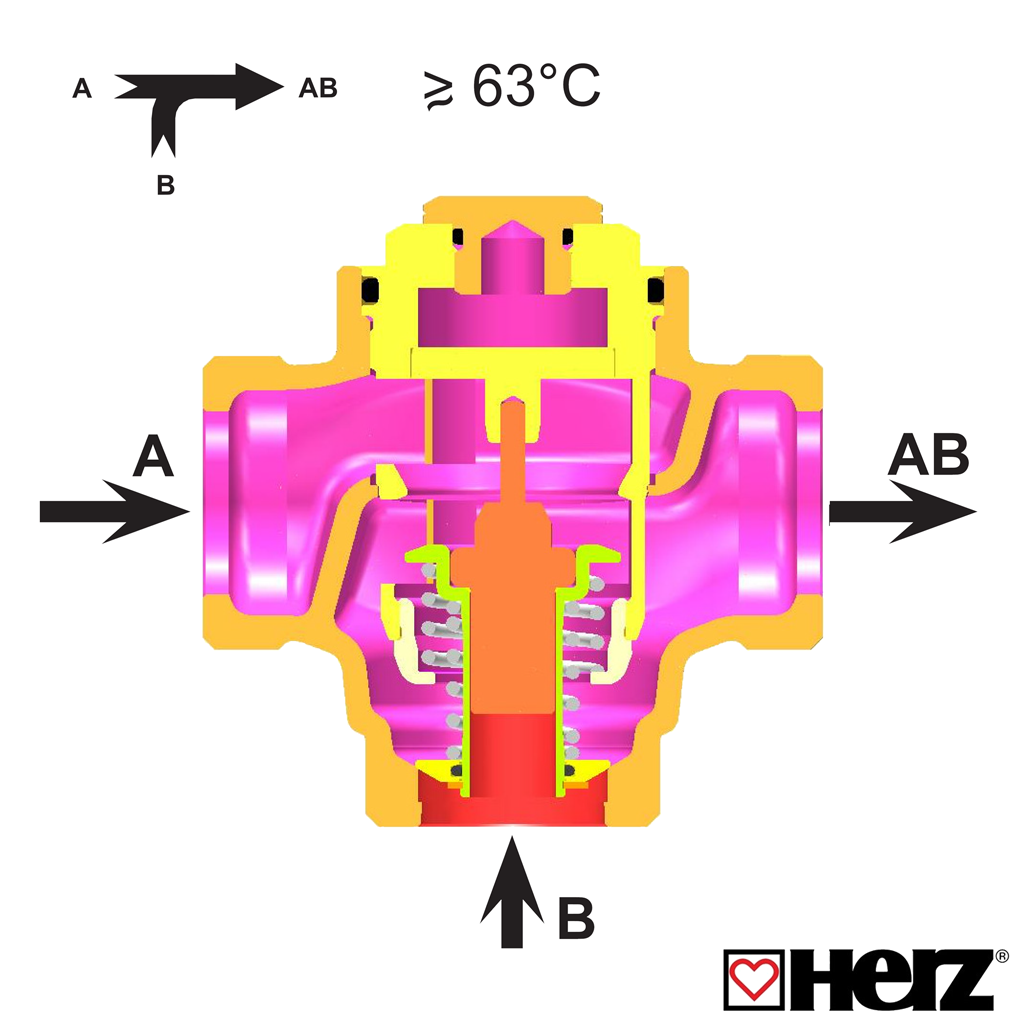

ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН -  HERZ TEPLOMIX 1 7766







Натисни и виж продуктовия каталог

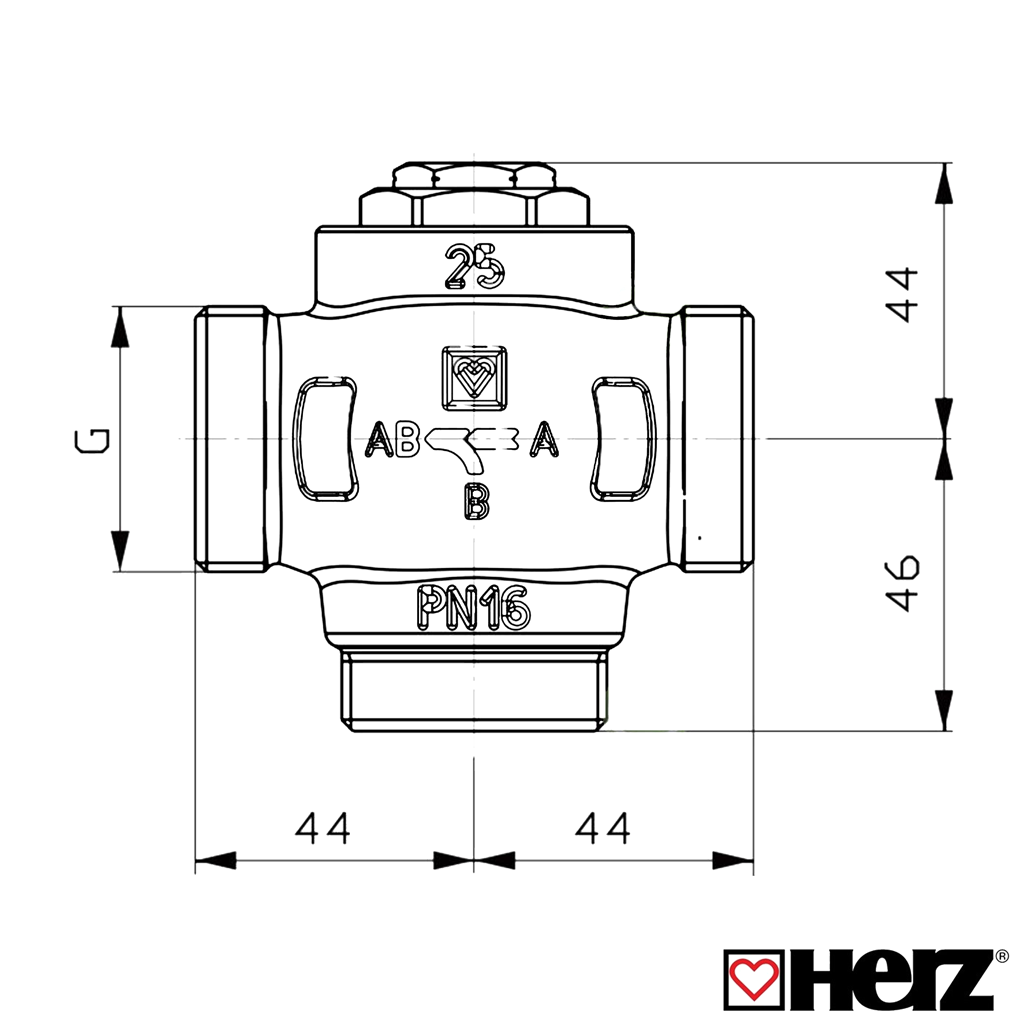

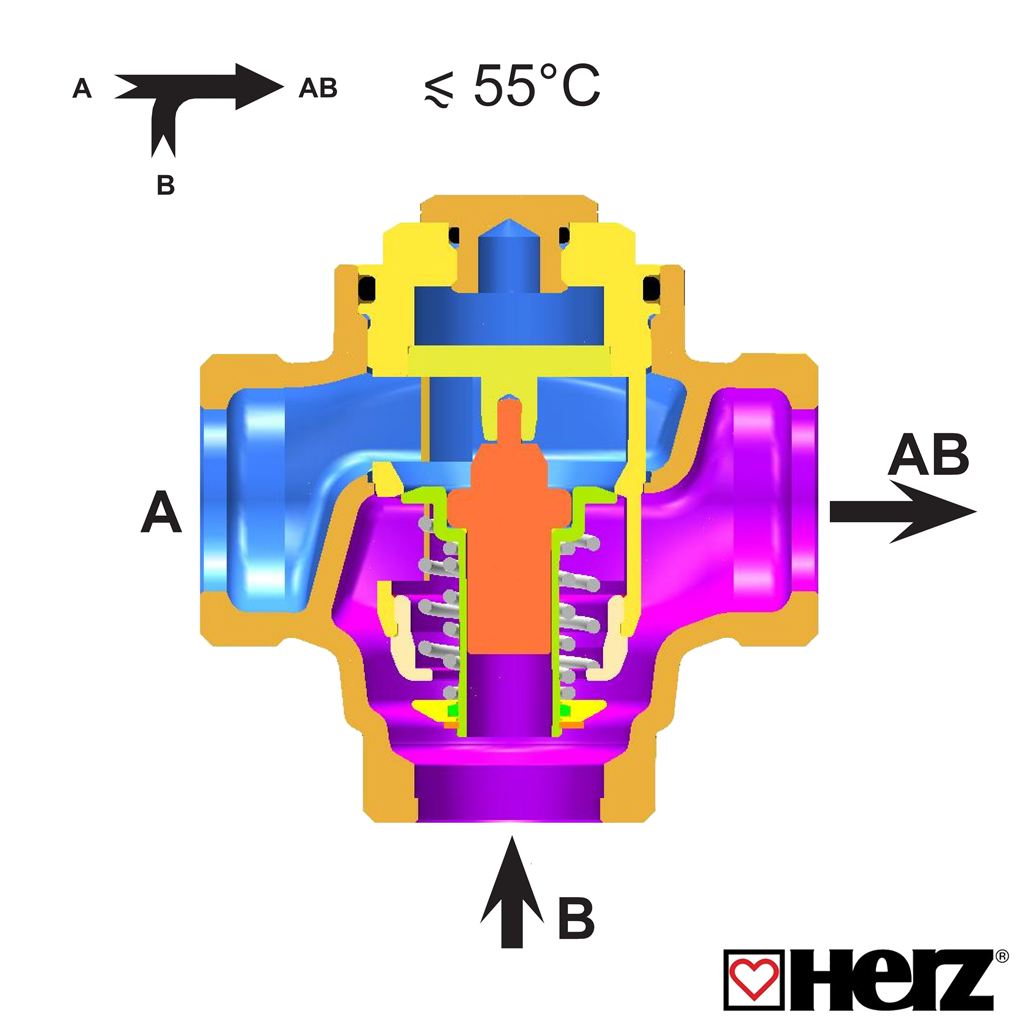

ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН -  HERZ TEPLOMIX 1 7766 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 1

Код	Размер   DN	Резба   G	Цена с ДДС бр	ΔP  max bar	Kvs   m3/h	Kvs Байпас m3/h
1776613	25	1 1/4"	106,36	0,5	11	16
1776614	32	1 1/2"	109,07	0,5	14	16









ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН -  HERZ TEPLOMIX 1 7766 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 2

Код	T max   °C	P  max bar	T min Вода °C	T min Антифриз °C
1776613	110	16	2	- 20
1776614	110	16	2	- 20



(*) Джи Ем Джи-3 ООД запазва правото си да променя цените и ценовата си политика по всяко време и без предизвестие.





Трипътният антикондензационен, термостатичен вентил TEPLOMIX:

• Служи за повишаване на температурата на връщащата линия на котелни инсталации без използване на допълнителна енергия
• Пълно отделяне
• Плоско уплътнение
• Термостатична вкладка с постоянно действие
• Заводски настроен
• Тапа 3/8 за източване и прочистване на инсталацията
• Максимална работна температура до 110 °C
• Модели 13 и 14 са със спиране на байпаса
• Температура около 55 - 63 °C
• Максимално просълзяване до 10%





















---

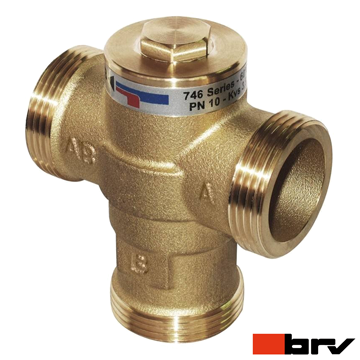

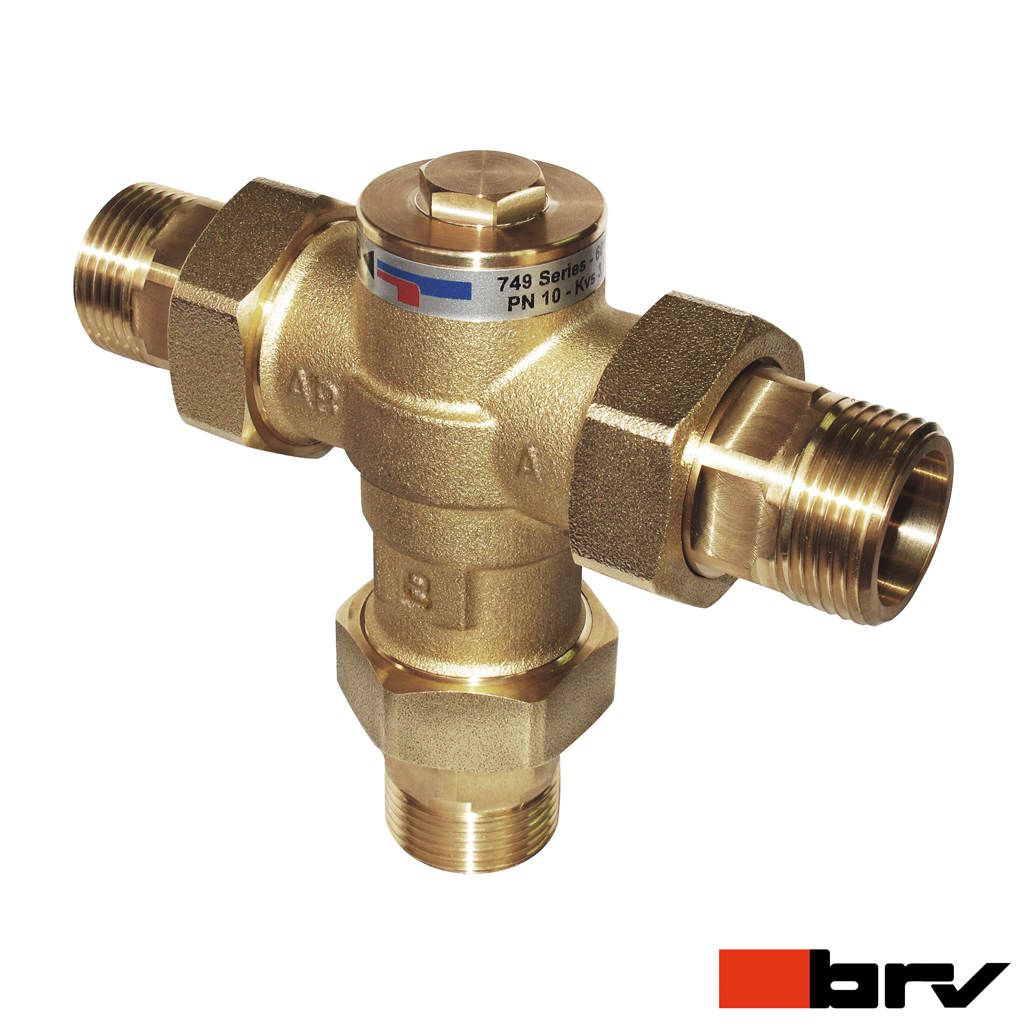

ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - BRV ModvlvS - Series 746







Натисни и виж инструкциите за монтаж









ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - BRV ModvlvS - Series 746 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 1

Код	Размер   DN	Резба   G	Цена с ДДС бр	Мощност на топлинния източник kW	Kvs A - AB m3/h	Kvs B - AB m3/h
04746-55	25	1"	90,00	32	3,5	2,3
05746-55	32	1 1/4"	123,00	65	7,2	4,8
04746-60	25	1"	90,00	32	3,5	2,3
05746-60	32	1 1/4"	123,00	65	7,2	4,8









ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - BRV ModvlvS - Series 746 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 2

Код	T max   °C	P  max bar	T Фиксирана °C	T На отваряне °C
04746-55	100	10	55	55 + 10
05746-55	100	10	55	55 + 10
04746-60	100	10	60	60 + 10
05746-60	100	10	60	60 + 10



(*) Джи Ем Джи-3 ООД запазва правото си да променя цените и ценовата си политика по всяко време и без предизвестие.









Термостатични антикондензационни вентили за котли BRV ModvlvS - серия 746:

• Оптимизират връзките между топлинния източник и отоплителната инсталация или буферния съд посредством автоматично регулиране на температурата на връщащата вода към топлинния източник с настроената температура
• Изработени от месинг
• Присъединяване на външни резби
• Предвидени за плоски уплътнения
• Максимална работна температура: 100°C
• Зададена фиксирана температура: 45°C, 55°C или 60°C
• Номинална температура на отваряне - Фиксираната температура + 10°C
• Максимална мощност на топлинния източник:
  • 32 kW за 1"
  • 65 kW за 1 1/4"

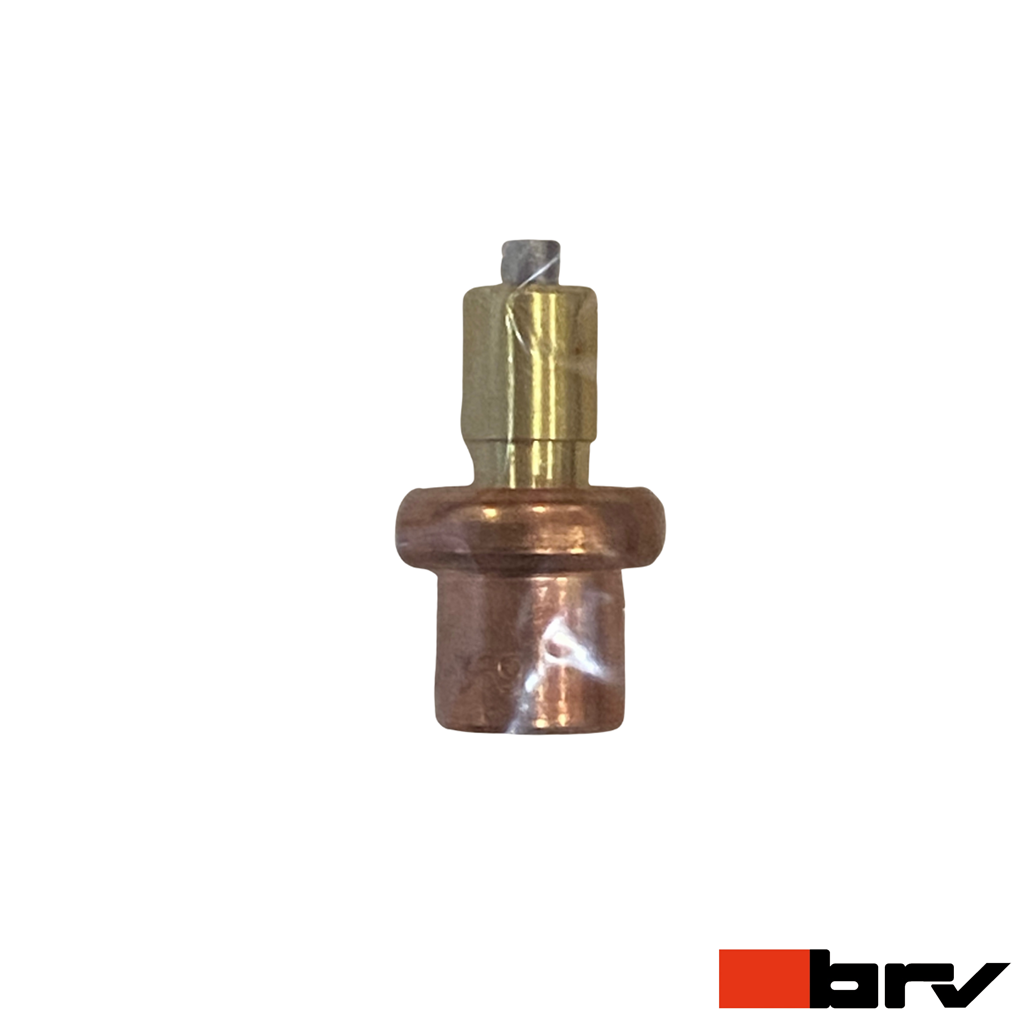

ТЕРМОСТАТИЧНА ВКЛАДКА ЗА AНТИКОНДЕНЗАЦИОННИ ВЕНТИЛИ BRV ModvlvS – Series 740, 746 и 749













ТЕРМОСТАТИЧНА ВКЛАДКА ЗА AНТИКОНДЕНЗАЦИОННИ ВЕНТИЛИ BRV ModvlvS – Series 740, 746 и 749 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ

Код	Размер   DN	T Фиксирана °C	Цена с ДДС бр	Мощност на топлинния източник kW	Kvs A - AB m3/h	Kvs B - AB m3/h
T740-DN25-45	25	45	42,00	32	3,5	2,3
T740-DN25-55	25	55	42,00	32	3,5	2,3
T740-DN25-60	25	60	42,00	32	3,5	2,3
T740-DN32-45	32	45	42,00	65	7,2	4,8
T740-DN32-55	32	55	42,00	65	7,2	4,8
T740-DN32-60	32	60	42,00	65	7,2	4,8













---



















ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - CALEFFI - Series 280







Натисни и виж продуктовия каталог

Натисни и виж инструкциите за монтаж

















ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - CALEFFI - Series 280 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 1

Код	Размер   DN	Резба   G	Цена с ДДС бр	Kv   m3/h
280065	25	1"	198,00	9,0

(*) Джи Ем Джи-3 ООД запазва правото си да променя цените и ценовата си политика по всяко време и без предизвестие.









ВЕНТИЛ - ТРИПЪТЕН, ТЕРМОСТАТИЧЕН, АНТИКОНДЕНЗАЦИОНЕН - CALEFFI - Series 28 - ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ, ТАБЛИЦА 2

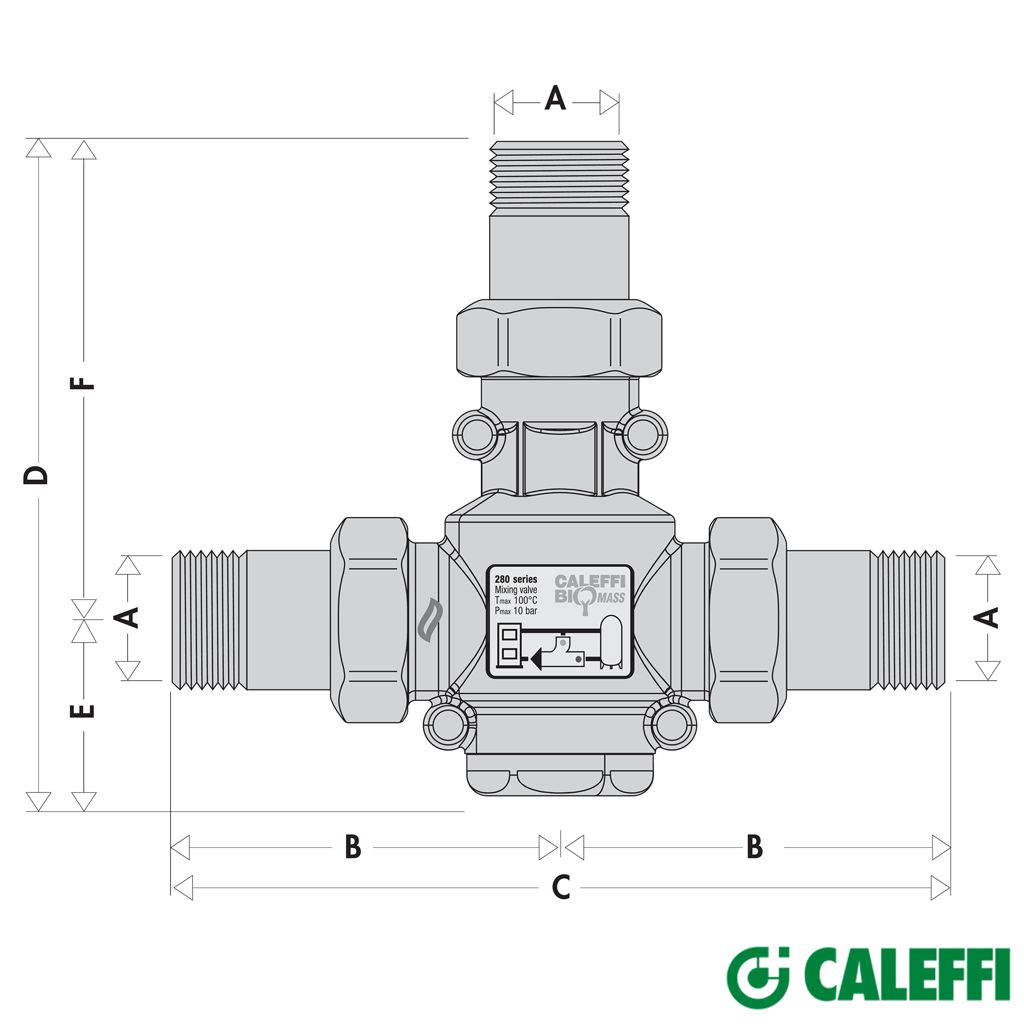

Код	Размер   DN	A	Kv   m3/h	B	C	D	E	F	Тегло   kg
28005x	20	3/4"	3,2	67,5	135,0	105,5	29,0	76,5	0,75
28026x	20	1"	3,2	67,5	135,0	105,5	29,0	76,5	0,83
28006x	25	1"	9,0	88,5	177,0	153,5	42,0	111,5	1,65
28007x	32	1 1/4"	12,0	97,0	194,0	157,0	40,0	117,0	2,05









Код на настройката
Настройка	45°C	55°C	60°C	70°C
x	4	5	6	7

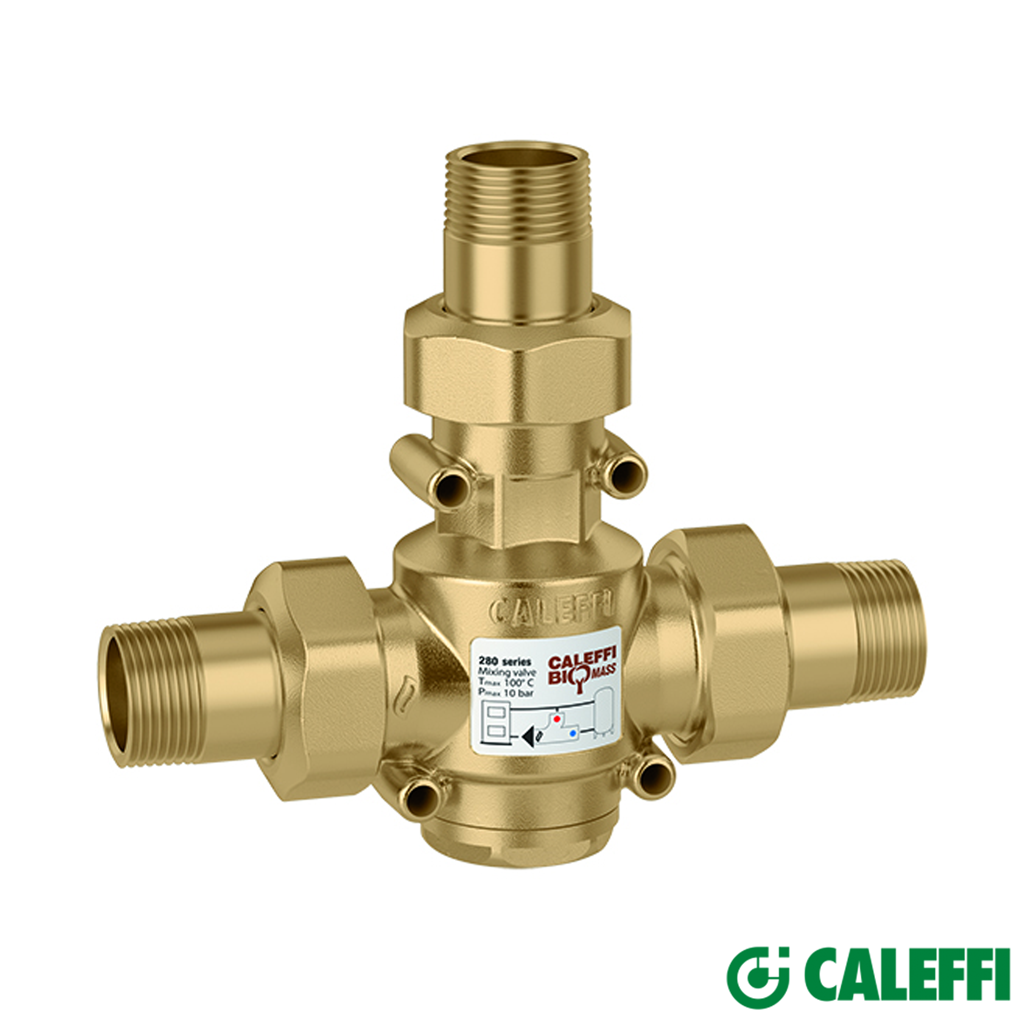

Термостатични антикондензационни вентили за котли CALEFFI - Series 280:

• Тяло - Месинг
• Присъединяване - Външна резба
• Максимален процент на гликол - 50%
• Максимално работно налягане - 10 bar
• Температурен диапазон - 5÷110 ° C
• Настройка на температурата - 45°C, 55°C, 60°C, 70°C
• Точност на настройката -  ±2°C
• Температура за пълно затваряне на байпасната връзка - Tmix = Tset + 10°C = Tr





---









АНТИКОНДЕНЗАЦИОНЕН ТРИПЪТЕН ВЕНТИЛ









1. Начин на действие





Антикондензационният вентил, използван в отоплителни системи с твърдо гориво, автоматично регулира зададената стойност на температурата на водата при връщането в котела. Поддържането на котела при висока температура предотвратява кондензацията на водна пара, съдържаща се в димните газове. Може да се използва както при котли така и при системи за отопление с камини и печки на дърва. Антикондензационният вентил осигурява по-дълъг живот и по-голяма ефективност на котела.









2. Дървесна биомаса и натрупването на кондензация





Дървата като твърдо гориво съдържат променлив процент влага в зависимост от вида (трупи, пелети, дървени стърготини и т.н.) и сезона. Водната пара се отделя по време на изсушаването вътре в горивната камера. Наличието на студени зони в котела или в димоотвода може да понижи температурата на димните газове до точката на оросяване, което води до появата на кондензация. Водните пари кондензират върху повърхностите на котела, заедно със саждите и част от неизгорелия въглеводород, съдържащи се в димните газове, образувайки отлагания и катран. Тези вещества се полепват по стените на котела и покриват голяма част от вътрешните повърхности. Освен че е опасен поради запалимост, катранът уврежда целостта на котела и намалява ефективността на системата на топлообмен.Чрез поддържане на възможно най-високата температура по стените на котела, антикондензационния вентил ограничава образуването на тези вещества, което води до повишаване на горивната ефективност, контрол на емисиите в околната среда и удължаване на живота на котела.













3. Елементи на антикондензационния вентил Caleffi серия 280

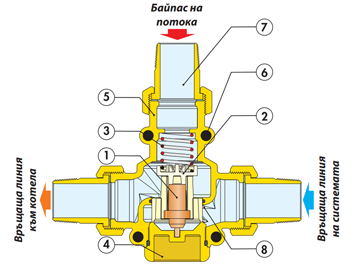

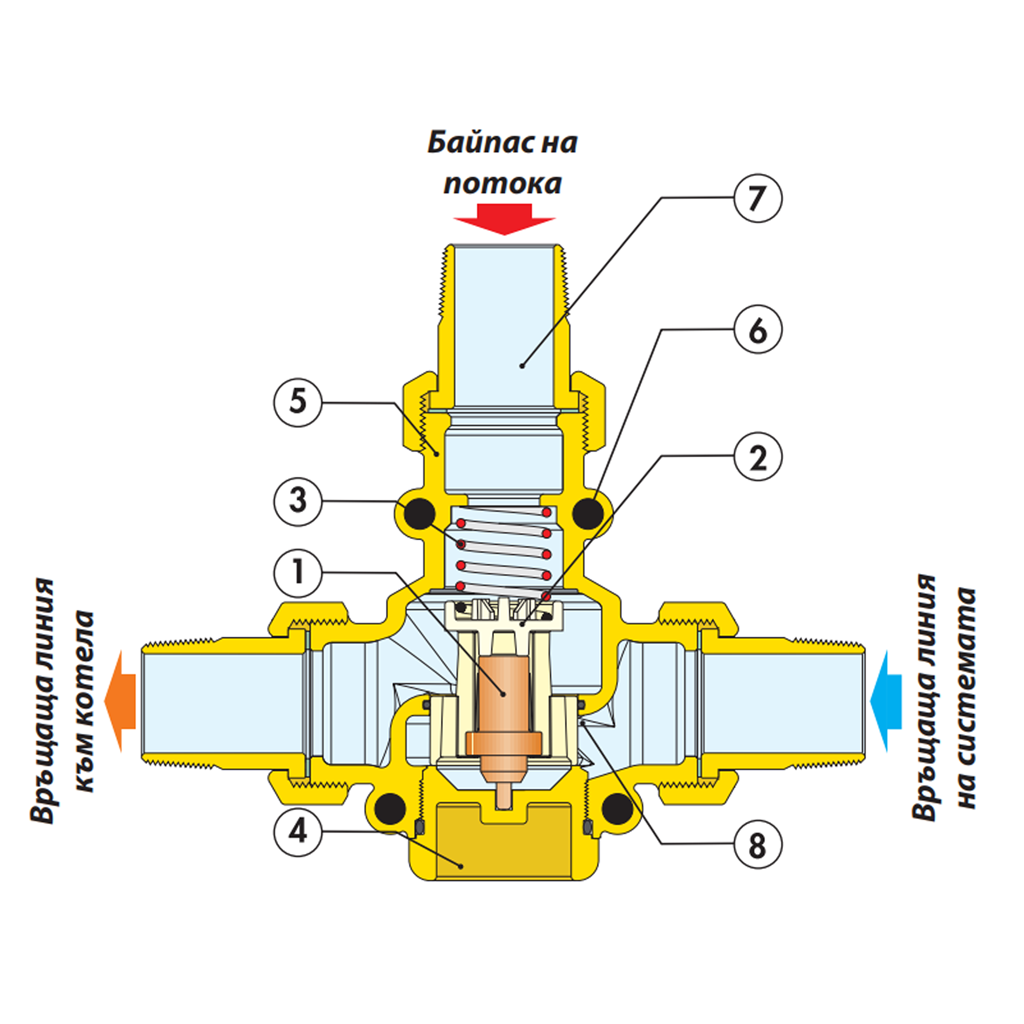

1) Термостатичен сензор

2) Запушалка

3) Пружина

4) Капачка

5) Тяло на вентила

6) Температурни датчици









4. Принцип на действие на антикондензационния вентил Caleffi серия 280





• Термостатичният сензор 1, потопен напълно в средата, контролира движението на запушалка 2 която регулира потока към системата 7.

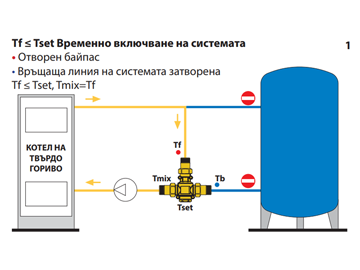

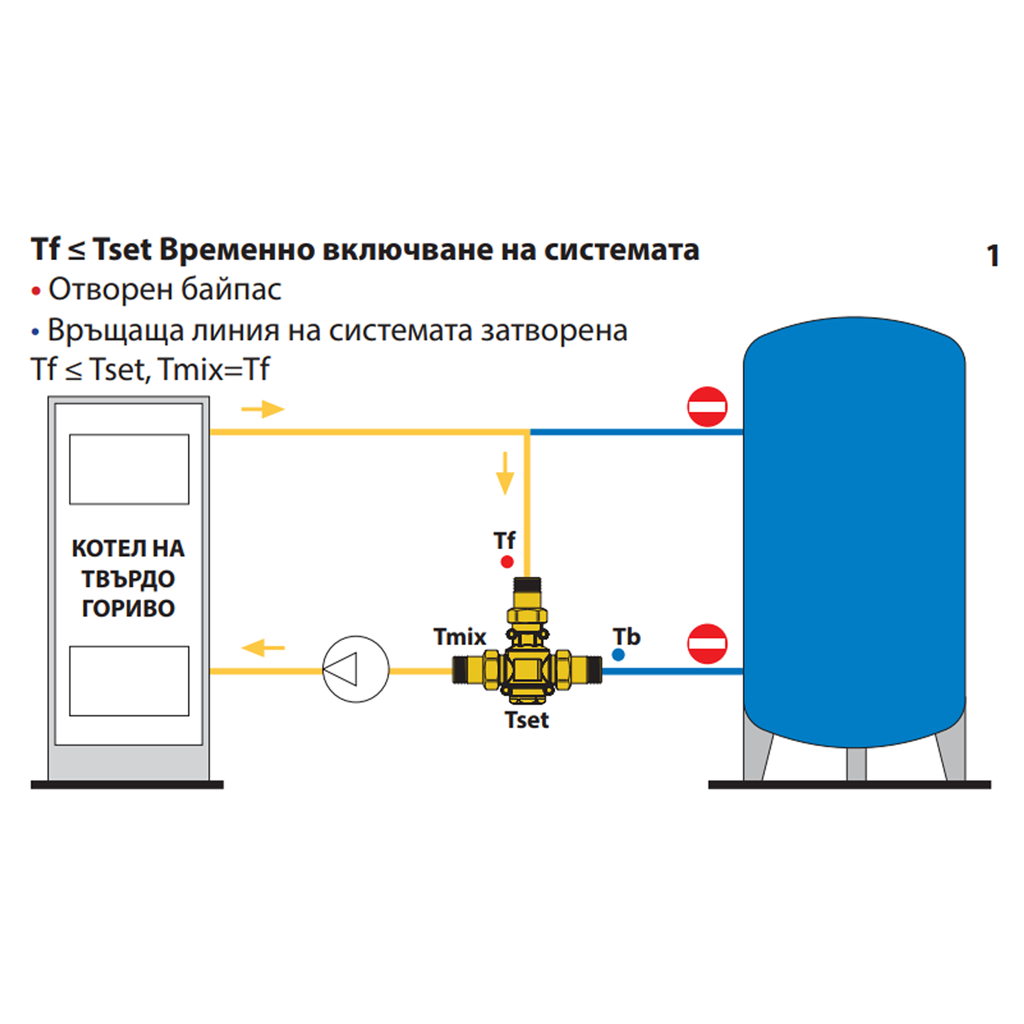

• При стартиране на котела, антикондензационния вентил насочва циркулацията към вътрешния кръг на котела, така че зададената работна температура да се достигне възможно най-бързо (фиг. 1).

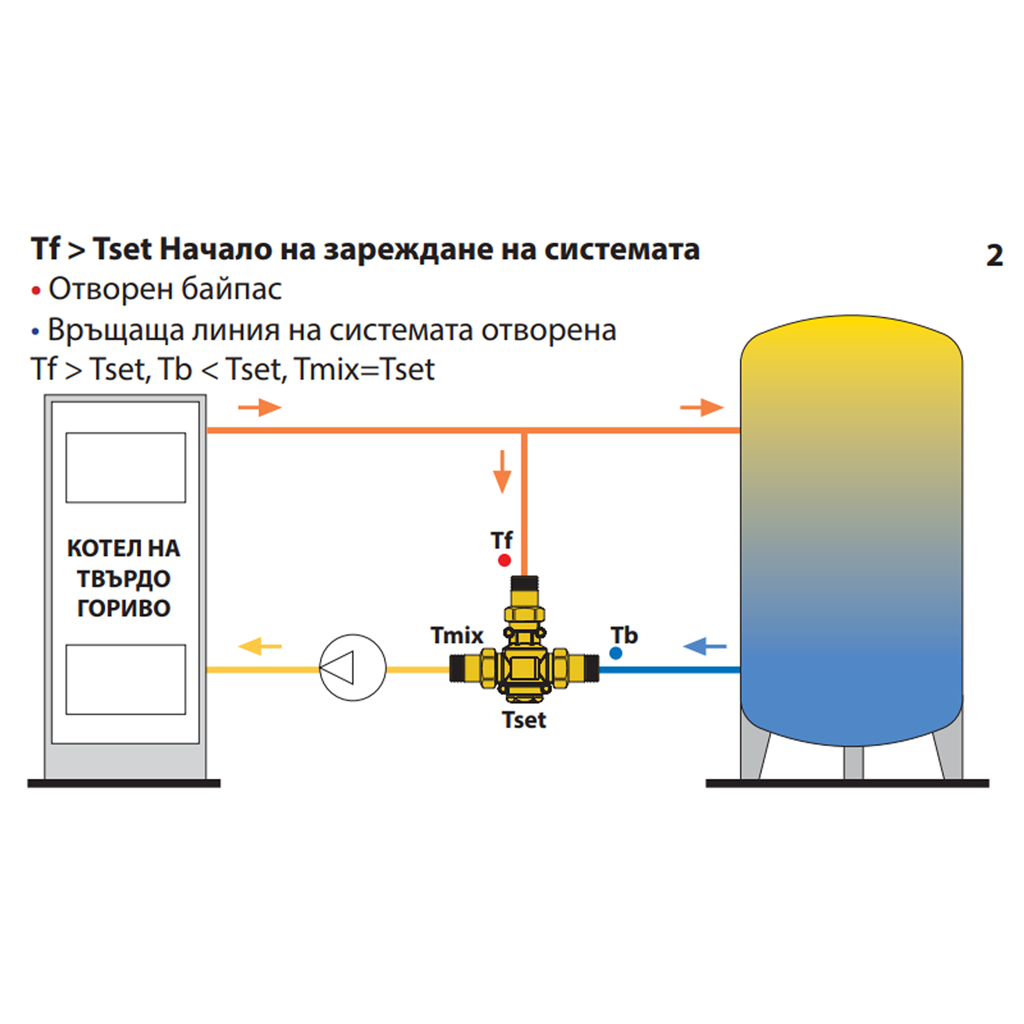

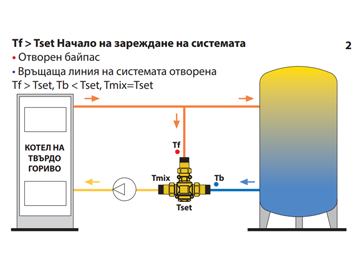

• Когато температурата на потока Tf надвиши зададеното ниво на антикондензационния вентил Tset, клапанът за студена вода fs (8) се отваря и започва да смесва водата Tmix: в тази фаза системата, започва да се зарежда (фиг. 2).

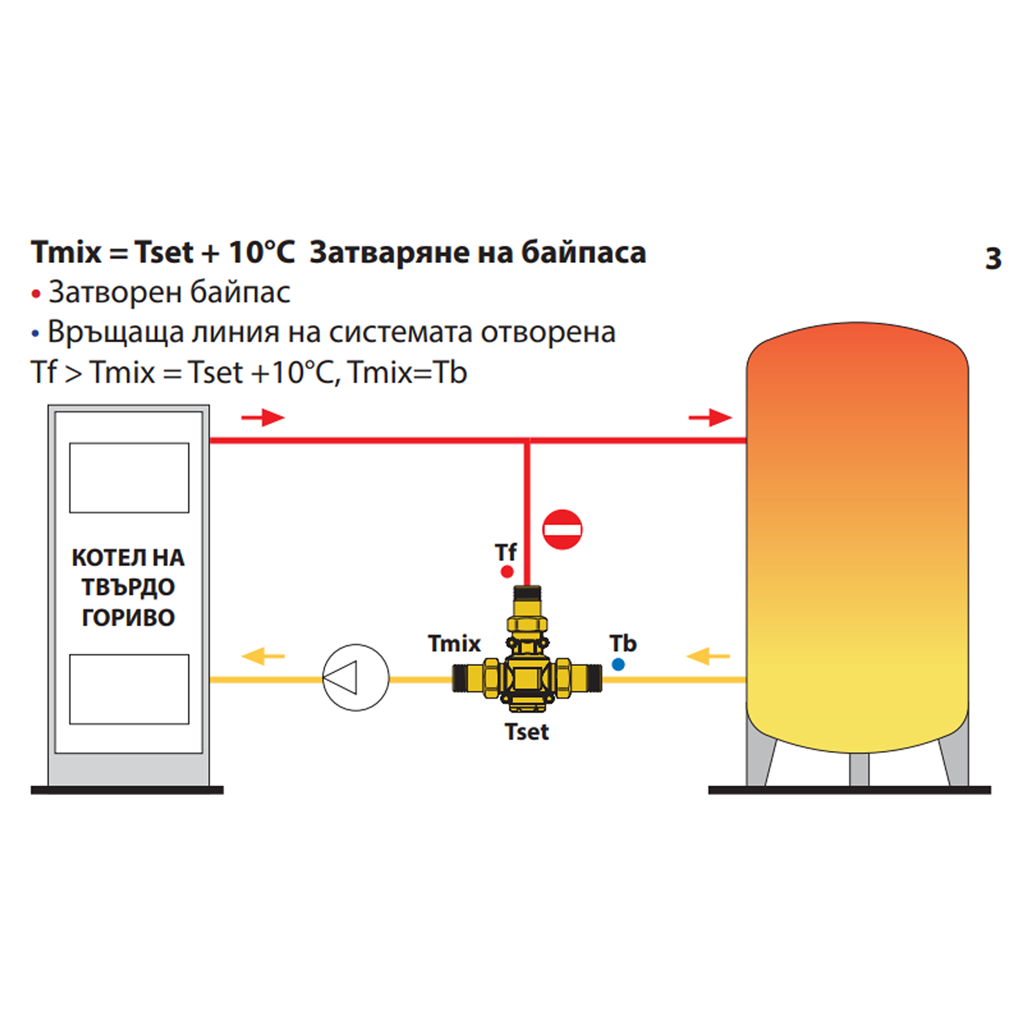

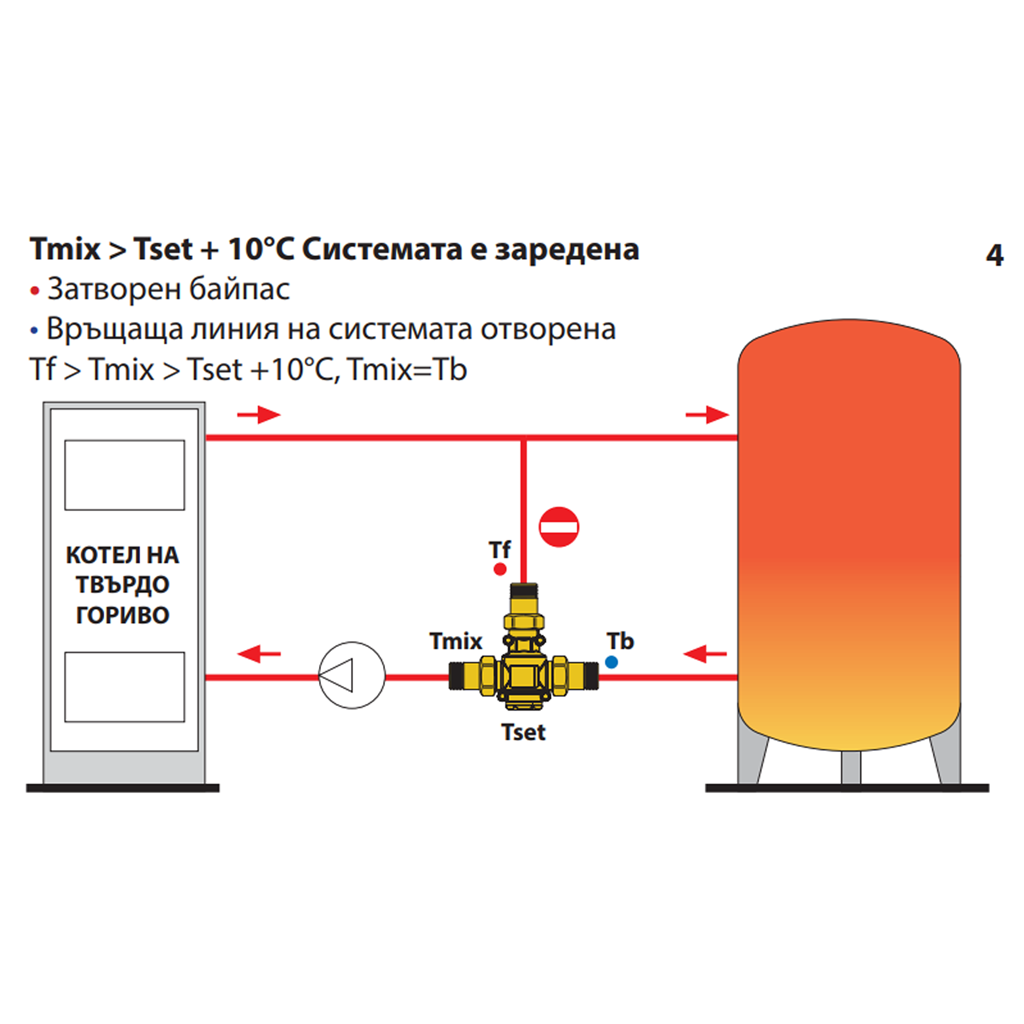

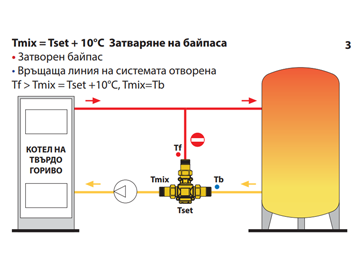

• Когато температурата на връщащата тръба на котела Tmix е по-висока от настройката на антикондензационния вентил с около 10°C, байпасната линия 7 се затваря и водата се връща към котела при същата температура, като на връщащата линия на системата (фиг. 3 и фиг. 4).

















• Tf = Температура на потока
• Tset = Температура на смесената вода при връщащата линия на котела
• Tb = Температура на връщащата линия към системата
• Tmix = Зададена температура против кондензация









5. Основни функции на антикондензационния вентил





Трипътният вентил има основната функция да предпазва котела от поява на конденз по вътрешната му повърхност. Комбинацията от конденз (вода), въздух и наличната, както в пелетите така и в дървесината и въглищата сяра, се получава:





SO2+NO2 + H2O → H2SO4 + NO ≈ 70%





Серен-диоксид +Азотен-диоксид + Вода = Сярна киселина + Азотен-окис





Сярната киселина кипи при 337⁰C, температура, която може да бъде постигната в котела.Това означава че тухлените комини също са изложени на опасност.





Макар и не в големи количества и разредена сярната киселина разяжда както стоманата така и чугуна, което без съмнение води до намаляване значително живота на вашият котел. Противно на общото разбиране тук по-застрашени са чугунените котли, а не стоманените.





Редно е да знаете че алтернативните горива като пелети от слама, не се срещат често, имат много голямо съдържание на сяра. Именно за това препоръчвам тези видове горива да се избягват.





Друг проблем който конденза създава е че води и до поява на ръжда по водните ризи на стоманените котли, което ускорява процеса на разпадане още повече. Срещу ръжда като по-устойчиви са се доказали чугунените котли, пред стоманените, от тук идва и вярването че чугунените котли са вечни.





Наличието на конденз по водните ризи на котела, води до поява на налепи и наслоявания на сажди по водните ризи, влошаващи топлообмена и затрудняващи почистването. Това е общовалидно за всички видове котли, без значение дали са стоманени или чугунени.





Друга основна функция на трипътния вентил е да сведе до минимум термалният стрес, който получава съоръжението при студено палене. Термален стрес се получава когато температурата разлика между топлите газове (пламъка) и водата е много голяма. Подобен е ефекта когато се опитаме рязко да напълним топъл котел със студена вода, нещо което никога не трябва да се прави.





Термалният шок е опасен, защото може да причини спукване на водната риза на котела.Най-застрашени са чугунените котли, за разлика от стоманените.Устойчивостта на термалните стресове, се повишава ако котли  са произведени „гъвкава” стомана с поне „ударна жилавост”, такава стомана се използва за производство на  пелетните котли.





Най-застрашени от термален шок са котли, работещи с пелетни горелки, като причините за това са следните:

• Пелетната горелка концентрира енергията си в една „точка”, за разлика от котлите работещи с дърва и въглища, където пламъка е „равномерно” разпределен в цялата горивна камера на котела. Концентрирането на топлината в една точка, съвсем логично, води до точково загряване на малка зона, обградена от студената част. Това води до нарастване на термалният стрес.
• Опасността от термален шок нараства, ако горелката се стартира при студен котел директно на голяма мощност, както се прави при повечето предлагани горелки. При стартирането мощността трябва плавно да се повишава до достигане на необходимата. Това позволява котела плавно да се загрее,  без да се получават термален стрес.
• Колкото по-често спира горелката (ON/OFF) и се стартира на голяма мощност, толкова по-често котела е подложен на термален стрес. Някой производители и вносители на горелки наричат „модулация”, момента на преминаване от максимална мощност в режим „изключено”, „изчакване” или „прекъсване”, и след сигнал от стаен термостат или изстиване на водата се преминава към максимална мощност.





Терминът  „Модулация” означава плавно изменение на мощността на горелката.За плавно може да се приеме изменение на мощността на стъпки, всяка от който не по-голяма от 10% от максималната мощност на горелката. Също така горелката трябва да може да използва пълният си капацитет от минималната до максималната мощности.





Причиняването на термален стрес, рядко води до спукване на водните ризи на котел, но всеки термален шок на стоманата и чугуна причинява ефекта на „умора на метала”, което намалява негова гъвкавост и с течение на времето води до „крехко разрушение”. Тук няма особено значение дебелината на материала, дори котелът ви да е изработен от 8mm стомана, с висока якост, е редно да знаете че колкото по-корава е една конструкция, толкова по-бързо може да достигне до „крехко разрушение”. За да бъде устойчива една конструкция, тя трябва да бъде гъвкава, а не корава.





Ако искате вашият котел, без значение дали e на твърдо гориво или пелетен, да ви служи 10- 15 години, вместо 3- 6 години, е редно да се съобразите с горенаписаното.









(**) Текстовете и снимките в описанието на действието на антикондензационните вентили са взаимствани от страниците на:

• Термосиликат - https://www.termosilikat.com/
• Caleffi - https://www.caleffi.com/





 Корекциите са от Джи Ем Джи-3 ООД.





---
