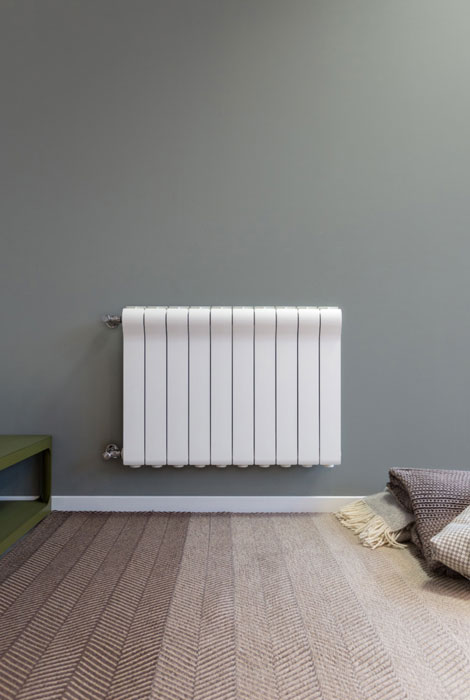

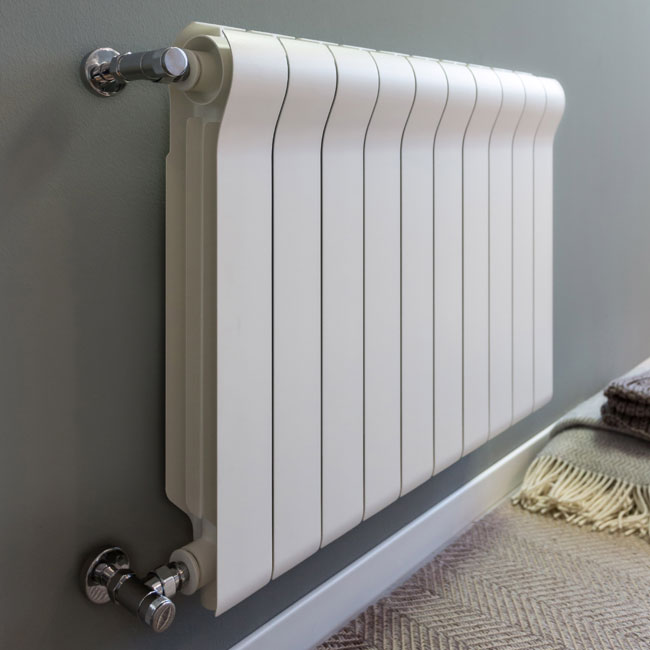

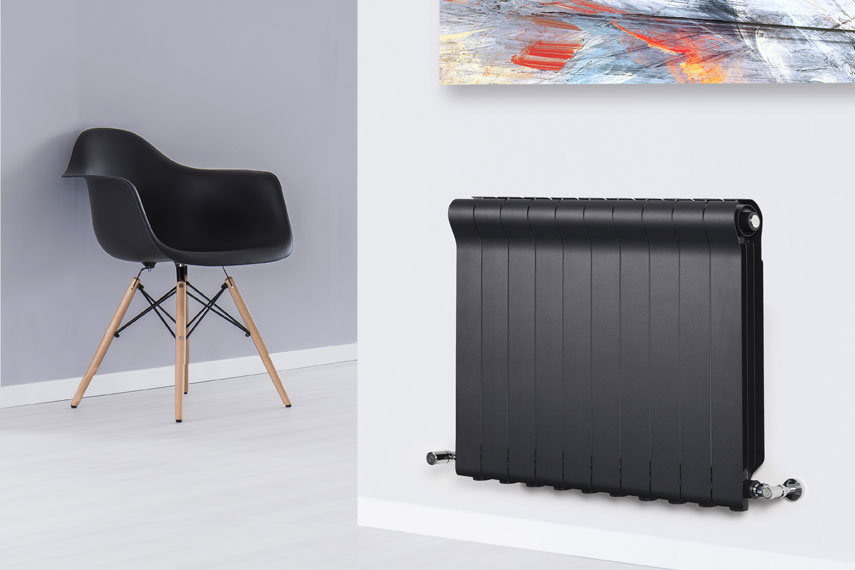

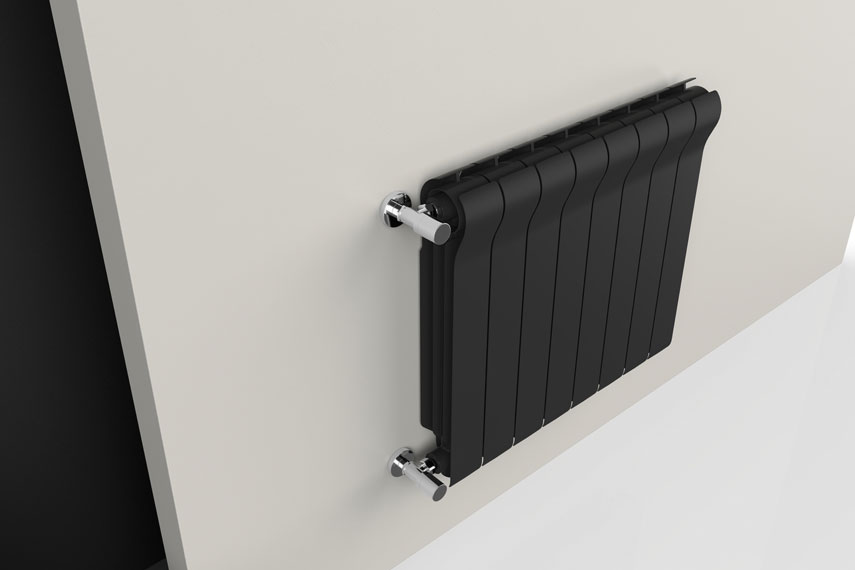

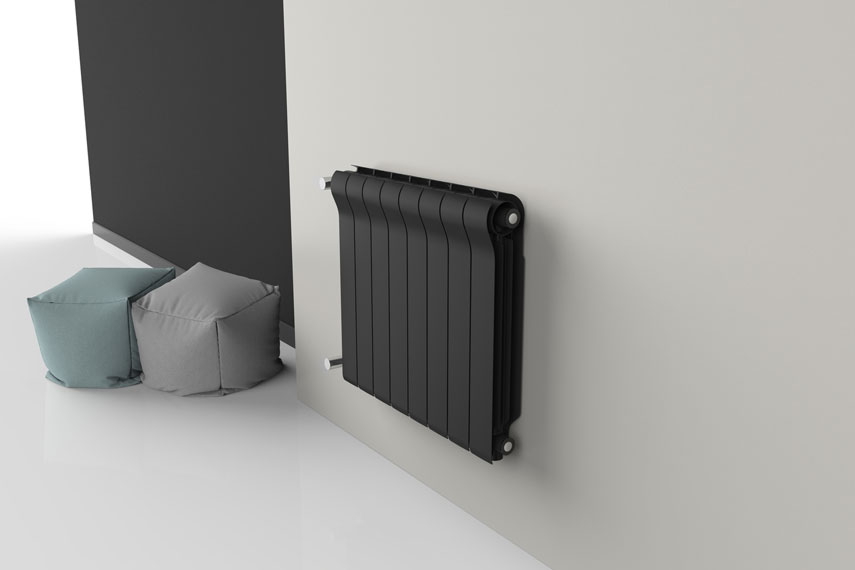

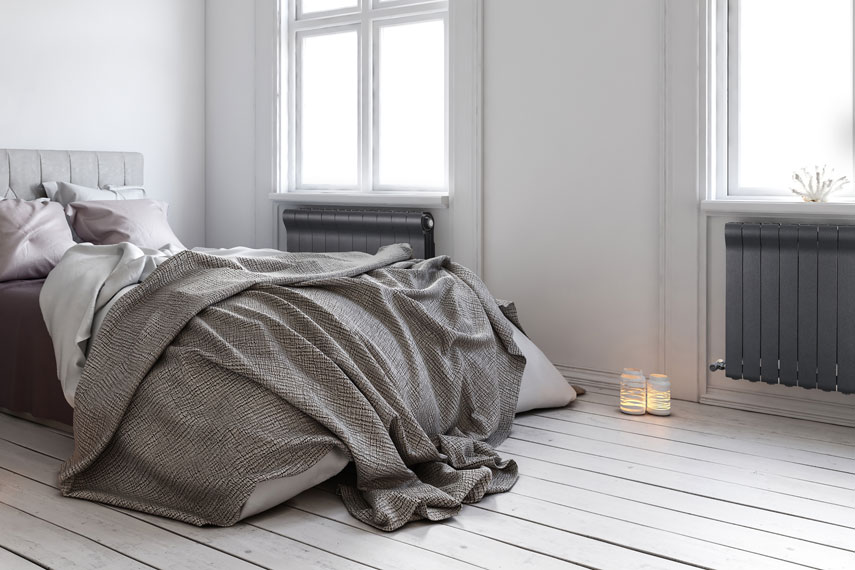

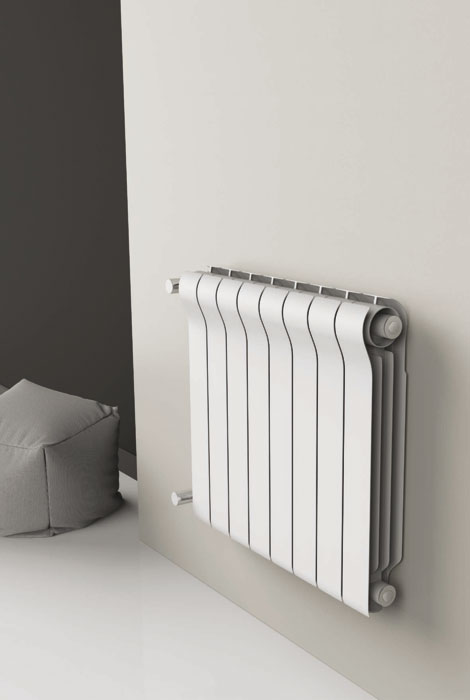

Otiimo са първите ляти дизайнерски радиатори в света. Те са гордостта на италианската фирма Radiatori2000 S.p.A.

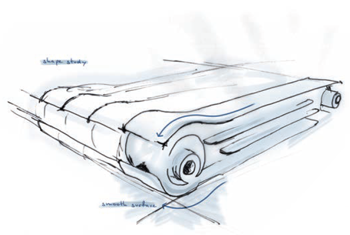

Създадени са от дизайнерите Sandro Meneghello и Marco Paolelli. Резултатът е продукт с отличен стил, интерпретиран по модерен начин, без това да е за сметка на функционалността и мощността на радиатора.









Победител на Red Dot Design Award 2016.









Произвеждат се глидери Otiimo в следните модификации

  • H500
  • H600
  • H800











ДИЗАЙНЕРСКИ РАДИАТОРНИ ГЛИДЕРИ OTTIMO - ХАРАКТЕРИСТИКИ

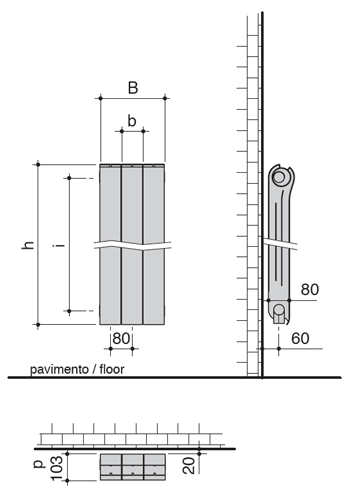

Модел H 500 600 800
Базова цена с ДДС лв/бр 32,03 34,70 42,17
Срандартен цвят - Бял RAL 9016 9016 9016
Междуосово разстояние i mm 500 600 800
Височина h mm 598 698 898
Широчина b mm 80 80 80
Дълбочина p mm 103 103 103
Присъединителен размер " 1 1 1
Маса kg 1,4 1,6 2,1
Воден обем l 0,5 0,5 0,7
Топлинна мощност - ΔТ 20°C Watt 32,4 37,1 45,3
Топлинна мощност - ΔТ 25°C Watt 43 49,2 60,6
Топлинна мощност - ΔТ 30°C Watt 54,1 62,1 76,8 (*)
Топлинна мощност - ΔТ 35°C Watt 65,7 75,5 93,8
Топлинна мощност - ΔТ 40°C Watt 77,8 89,4 111,6
Топлинна мощност - ΔТ 45°C Watt 90,3 103,8 130,1
Топлинна мощност - ΔТ 50°C Watt 103,2 118,6 149,2 (*)
Топлинна мощност - ΔТ 60°C Watt 129,9 149,4 189,1
Топлинна мощност - ΔТ 70°C Watt 157,9 181,7 231,1
Специфичен коефициент - n ^ 1,264 1,268 1,301 (*)









(*) ТОПЛООТДАВАНЕ ПРИ ΔT, РАЗЛИЧНА ОТ 50°C



В много случаи искаме да установим топлоотдаването на радиатор с температура на котелната вода, различна от определената в каталога. Вместо да говорим за температура на водата, ние говорим за ΔT (разлика в температурата) между средната температура на водата и температурата на помещението, което се отоплява.



  • Δ T = средната t° на водата – t° на околната среда в помещението
  • Средната t° на водата = (t° на подаваща вода + t° на връщаща вода) / 2



Пример:



Обикновено използваното обозначение е Δ T50°C

  • t° на подаваща вода - 75°C
  • t° на връщаща вода - 65°C
  • t° на околната среда в помещението - 20°C

Δ T = ((75+65) / 2) – 20
Δ T = (140/2) – 20
Δ T = 70 – 20
Δ T = 50°C



Ако температурата на водата е по-висока или по-ниска от 75°C, при етапа на хомологизиране на радиатора се определя специфичен коефициент (обозначаван от производителите като коефициент "n"), което прави възможно изчисляването на топлоотдаването на продукта, съгласно следната формула:





Топлоотдаване при ΔТ, различна от 50°C = Топлоотдаване при ΔT50°C х (Нова ΔT/50)^n



n - степен на която е повдигнато съотношението между Нова ΔT и ΔT50°C





Пример:



Търсим топлоотдаването на радиаторен глидер, модел Ottimo 600 при ΔT30°C

  • Топлоотдаване на радиаторен глидер,  модел Ottimo 600 при ΔT50°C = 149,2 W
  • n = 1,301 (виж таблицата)



Топлоотдаване при ΔT30°C = 149,2 x (30/50)^1,301

Топлоотдаване при ΔT30°C = 149,2 x 0.60^1,301

Топлоотдаване при ΔT30°C = 149,2 x 0,5144



Топлоотдаване при ΔT30°C = 76,8 W









RADIATORI 2000 - OTTIMO
